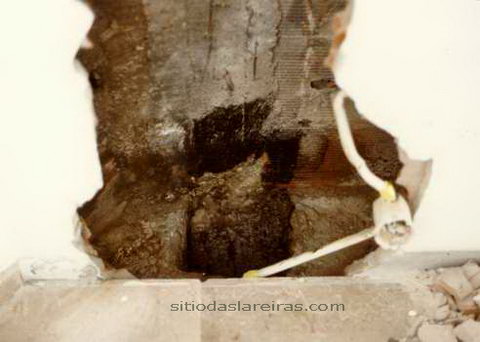

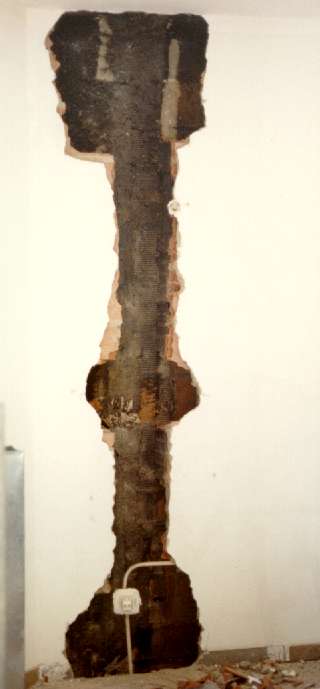

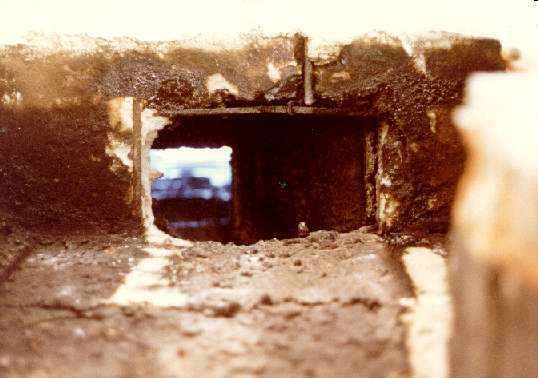

PODEMOS VER A ZONA DE PASSAGEM NOS QUARTOS DA ANTIGA CONDUTA, A QUAL DEIXAVA PASSAR FUMO PARA TODA A CAIXA DE AR, SAINDO FUMO PELOS TUBOS DOS CANDEEIROS, PELAS JANELAS E ESTORES, PELAS JUNTAS DOS AROS DAS PORTAS INTERIORES - UM CASO TÍPICO E BASTANTE VULGAR

RESTO DE ANTIGA CONDUTA

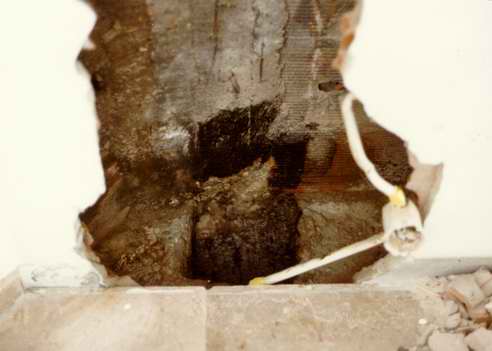

VISUALIZANDO A ZONA ENTRE A PLACA DO R/C E O EXTERIOR
PODEMOS VER QUE TODA A ZONA ENVOLVENTE DA ANTIGA CONDUTA FEITA EM
TIJOLO DE BARRO ESTAVA CHEIA DE FUMO DEVIDO A "FUGAS"

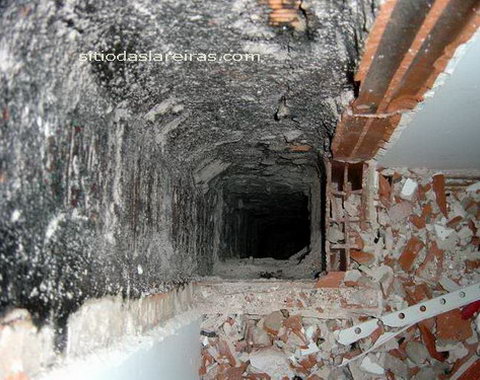

VISTA DA CONDUTA E CÂMARA DE FUMOS (PANO) DE UMA LAREIRA - FOTO TIRADA DO 1-PISO

SERIA IMPOSSÍVEL LIMPAR A CONDUTA - DEMOLIÇÃO EXECUTADA, PARA INSTALAR CONDUTA INOX EM TODA A INSTALAÇÃO

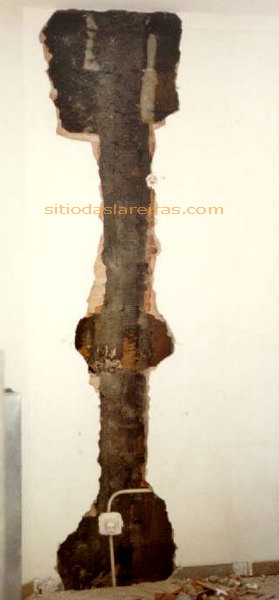

CONTINUAÇÃO DA CONDUTA DE FUMOS ANTERIOR VISTA DO TECTO DO 1º PISO

PODEMOS OBSERVAR AS ZONAS DE PASSAGEM (FUGAS) DE FUMO PARA O EXTERIOR DA CONDUTA ANTIGA, FEITA EM TIJOLO DE BARRO - UM PERIGO PARA HABITANTES DO QUARTO DA PASSAGEM DA CONDUTA DE FUMOS

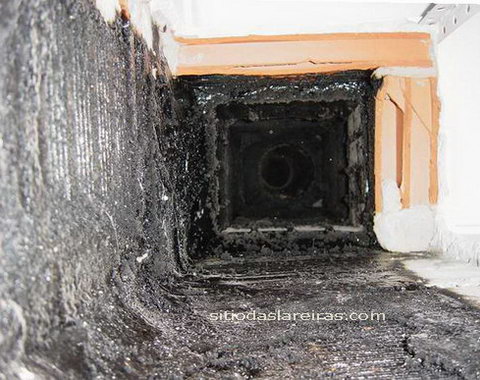

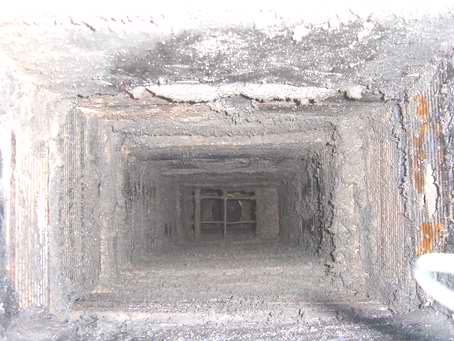

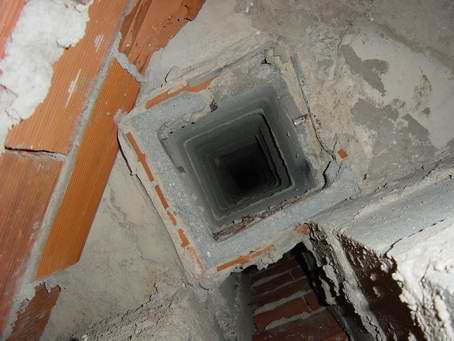

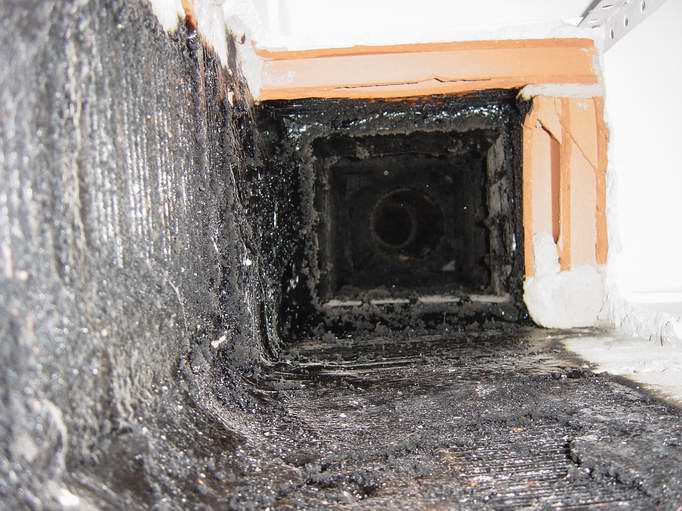

VISTA DA CONDUTA DE FUMOS ANTERIOR, FOTO TIRADA DE BAIXO PARA CIMA

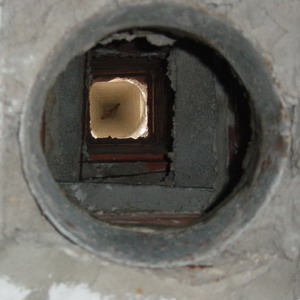

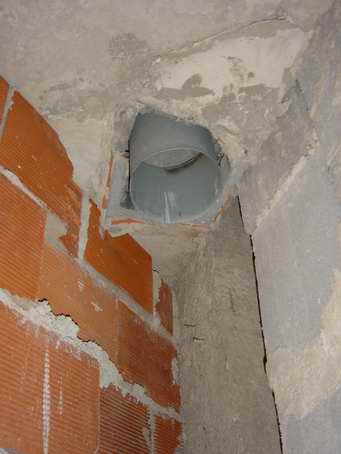

PODEMOS OBSERVAR O TUBO EM CIMENTO DA CHAMINÉ E VERIFICAMOS QUE EXISTE UM ESTRANGULAMENTO NA ZONA DA CHAMINÉ

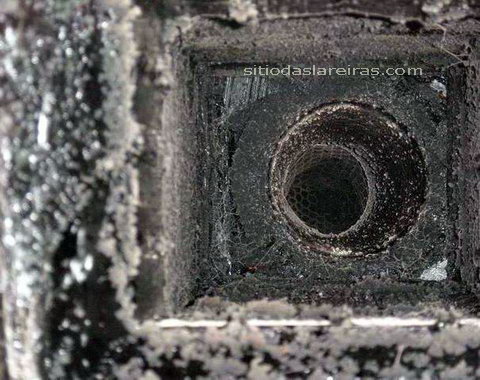

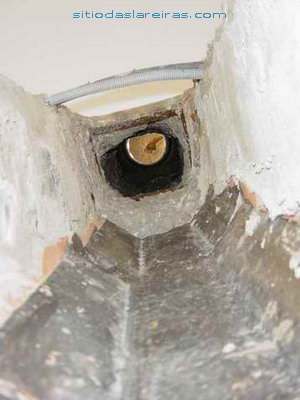

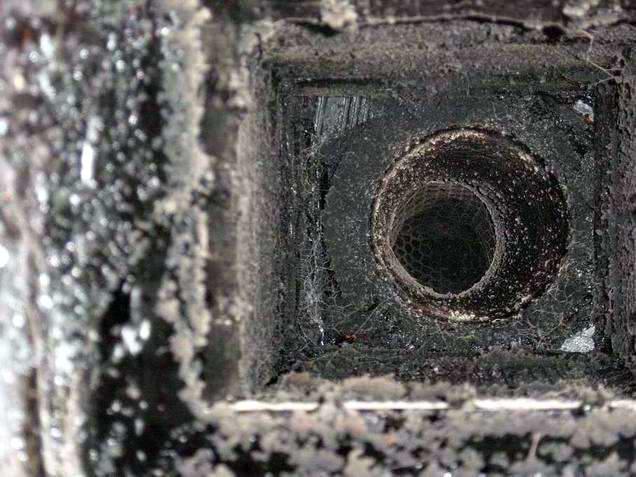

AMPLIAÇÃO DA CONDUTA DE FUMOS ANTERIOR VISTA DE BAIXO PARA CIMA

PODEMOS VER EM PORMENOR A PEQUENA DIMENSÃO DO DIÂMETRO DA CHAMINÉ NOMEADAMENTE 15 CM DE DIÂMETRO, PARA A CONDUTA DE 20 X 18

NESTE CASO A LAREIRA NUNCA TINHA SIDO USADA, NA URBANIZAÇÃO ONDE EXISTIA ESTA HÁ MAIS 50 IGUAIS, INFELIZMENTE UM ERRO ABOMINÁVEL MUITO VULGAR, EM CASOS COMO ESTO É IMPOSSÍVEL LIMPAR A CONDUTA, POIS O "BICO DE PATO" IMPEDE O ACESSO E A PASSAGEM DE QUALQUER INSTRUMENTO DE LIMPEZA.

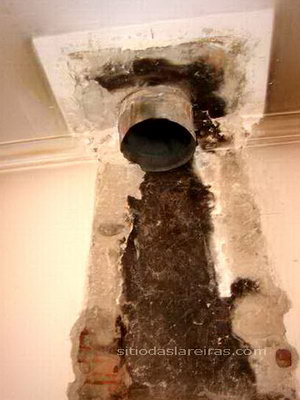

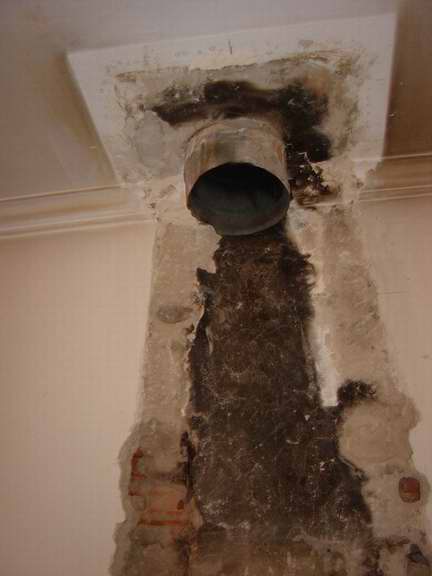

CONDUTA DE FUMOS NUM QUARTO POR CIMA DE UMA LAREIRA

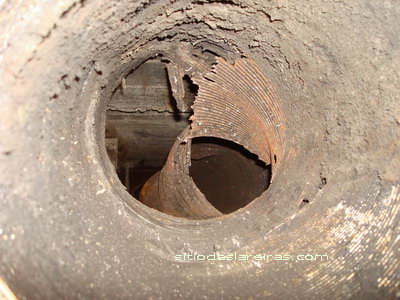

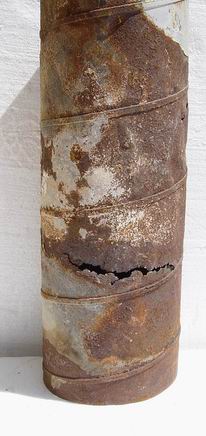

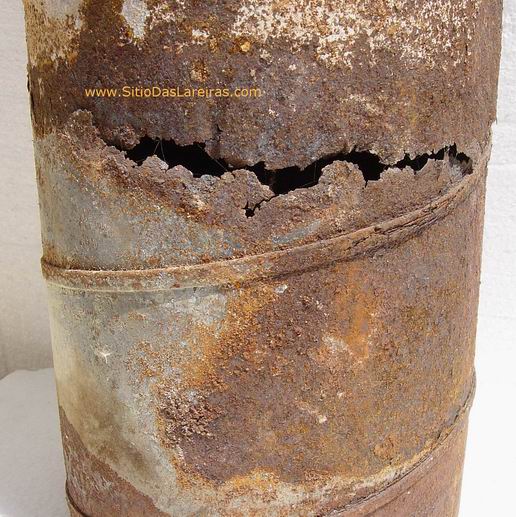

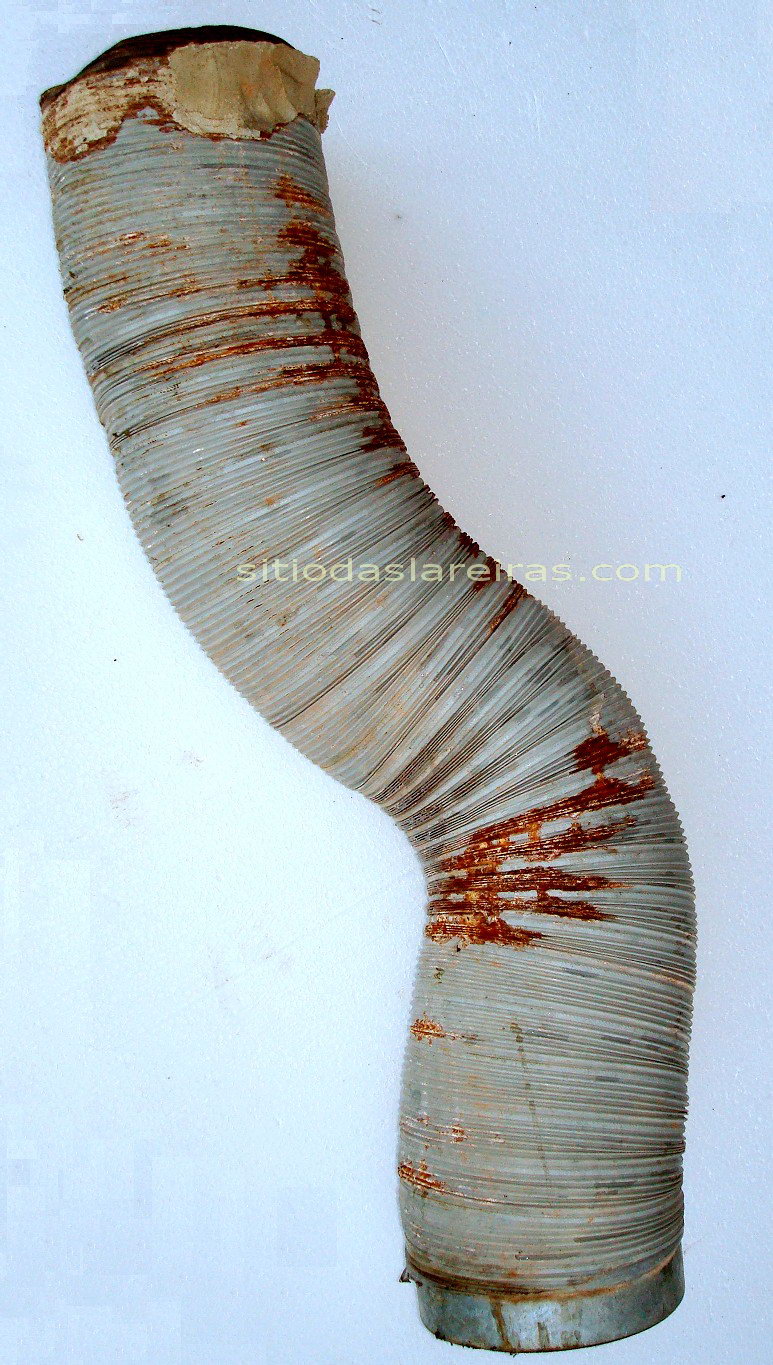

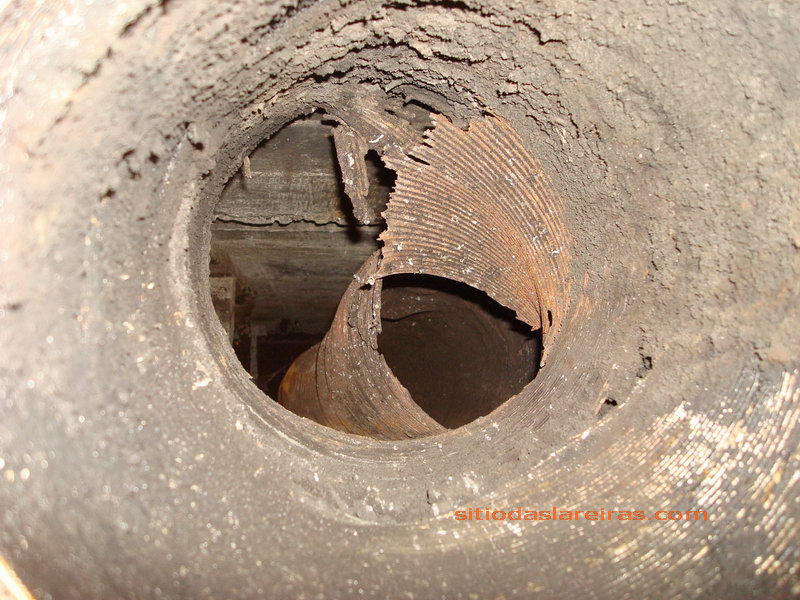

NESTE CASO EXISTE UMA CONDUTA EM AÇO ZINCADO COM O DIÂMETRO DE 20 CM, ENVOLVIDA POR PAREDE EM TIJOLO DE BARRO, ESTE TUBO NÃO DURA SEMPRE, DEVERIA TER SIDO USADO INOX, MAS SEMPRE É MELHOR ESTE QUE A AUSÊNCIA DE QUALQUER TUBO, É BOM PARA LIMPEZA ENQUANTO DURA, E SE FOR BEM COLOCADO, PERMITE ENFIAR UM TUBO INOX PELO INTERIOR AO INSTALAR UM RECUPERADOR.

FOI ABERTO UMA ABERTURA  PARA PERMITIR A LIGAÇÃO DO TUBO INOX DO RECUPERADOR A ESTE TUBO EXISTENTE.

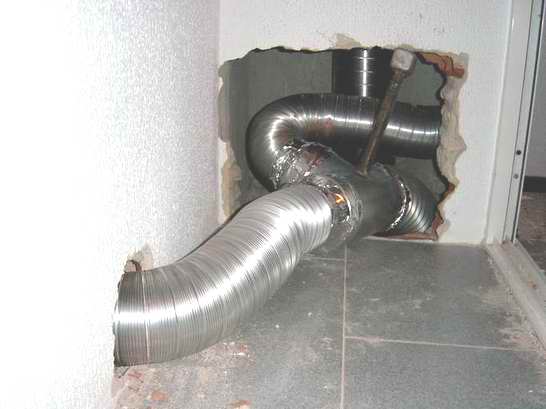

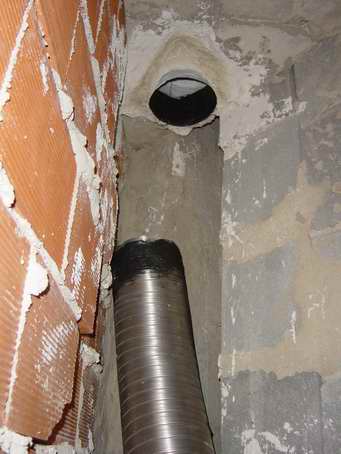

PORMENOR DA APLICAÇÃO DA CONDUTA DE FUMOS INOX E SUA LIGAÇÃO A CONDUTA NA FOTO

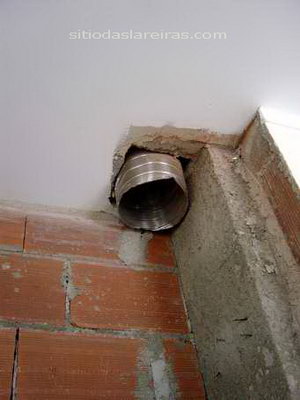

AO SE TER FEITO A ABERTURA, QUE SE VÊ NA FOTO, APROVEITAMOS PARA FAZER UMA LIGAÇÃO DE AR QUENTE AO QUARTO EXISTENTE, TAMBÉM COM TUBO INOX, DEVIDO AO FACTO DO TUBO TER QUE FICAR JUNTO À CONDUTA, CASO CONTRARIO O TUBO PODERIA SER EM ALUMÍNIO

PORMENOR DA REDUÇÃO FABRICADA
PARA A MONTAGEM

PODEMOS TAMBÉM OBSERVAR O ATROFIAMENTO DA ZONA DE PASSAGEM DE UM VIGA.

NESTE CASO NUNCA SE DEVIA TER ROMPIDO A VIGA PARA FAZER PASSAR UMA CONDUTA, MAS NO ENTANTO ESTAVA ASSIM CONSAGRADO PELO ENGENHEIRO AUTOR DO PROJECTO E CÁLCULOS, E APROVADO PELA AUTARQUIA ENFIM PORMENORES...

OBSERVA-SE TAMBÉM DOIS CABO DE ELECTRICIDADE A PASSAR JUNTO À CONDUTA, JÁ UM POUCO DERRETIDOS OBVIAMENTE.

PODEMOS VER O FUMO BEM FORA DA ZONA DO "PANO" DA CHAMINÉ QUE FOI DEMOLIDO.

POR VEZES DESCURA-SE A LIGAÇÃO DA CONDUTA NO PISO DA LAREIRA, POR SE SABER QUE O FUMO NESTA ZONA ESTÁ EM DEPRESSÃO, SÓ QUE A TEORIA É UMA COISA E A PRATICA É OUTRO.

PARA UM CONDUTA ESTAR NESTA ZONA EM DEPRESSÃO NÃO PODEMOS TER ATROFIAMENTO SUPERIOR, NA CONDUTA OU NA CHAMINÉ NO TOPO DA CONDUTA.

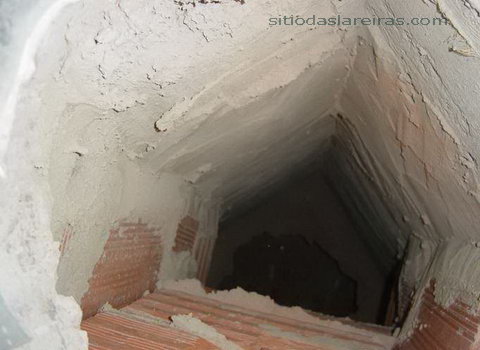

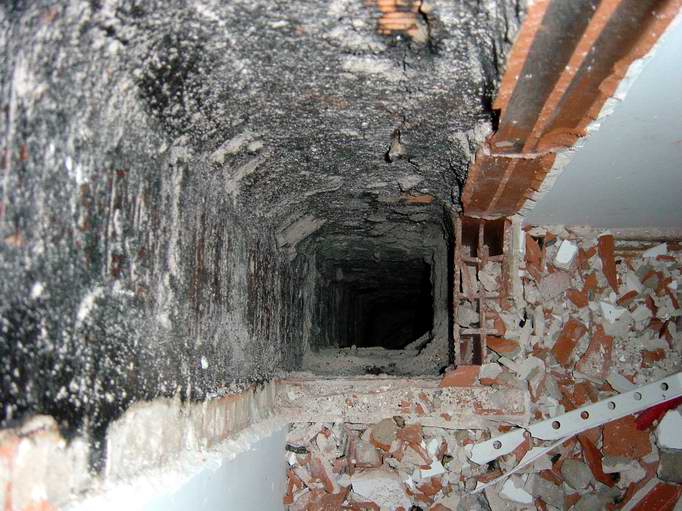

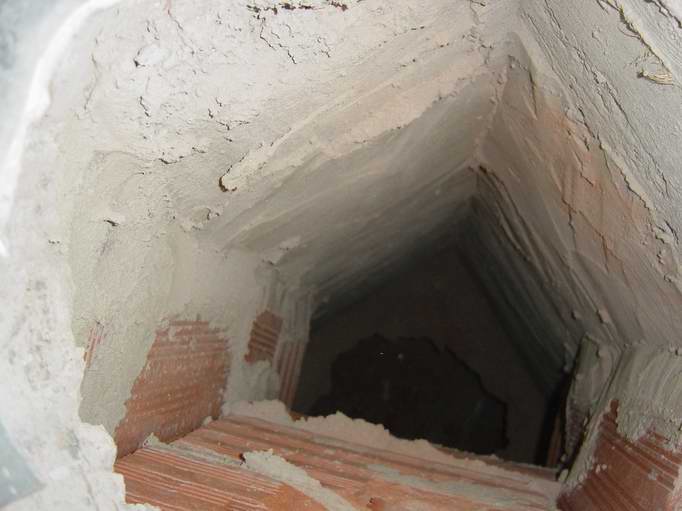

CONDUTA DE FUMOS FEITA EM TIJOLO DE BARRO, CONDUTA COM GRANDES DIMENSÕES 50 X 40 CM

 - PROBLEMA: A LAREIRA NÃO FUNCIONAVA DEVIDO AO FACTO DA CHAMINÉ NO TOPO DA CONDUTA, ESTAR APLICADA EM CIMA DUMA VIGA DE PRÉ-ESFORÇADO NÃO FICANDO ESPAÇO LIVRE PARA PASSAR O FUMO - ERROS QUE SÓ SE CONSEGUEM DETECTAR DEPOIS DE PARTIR UMA ABERTURA PARA PODER INTRODUZIR UMA CÂMARA FOTOGRÁFICA E VERIFICAR O SEU INTERIOR.

- SOLUÇÃO:  NESTE CASO O TUBO QUE SE PODE OBSERVAR DA CONDUTA DE FUMOS É UM TUBO COM 16 CM POR NÃO SER POSSÍVEL, TEVE QUE SE ESCOLHER UM RECUPERADOR CORRECTO PARA ESTA CONDUTA.

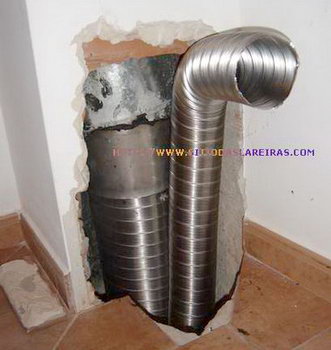

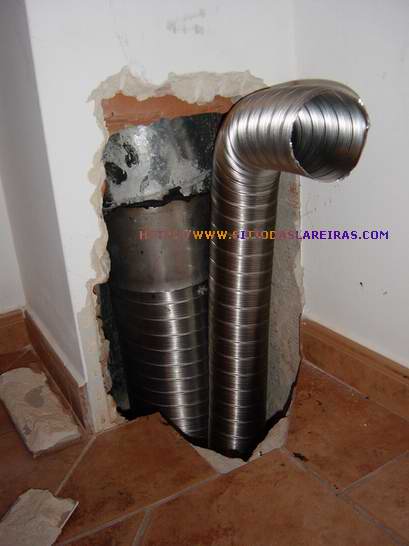

APROVEITAMOS A GRANDE DIMENSÃO DA CONDUTA, PARA PASSAR PASSAR TUBOS DE AQUECIMENTO PARA OS 2 QUARTOS SUPERIORES

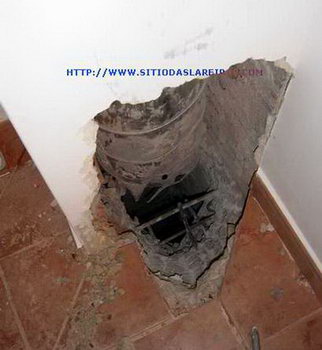

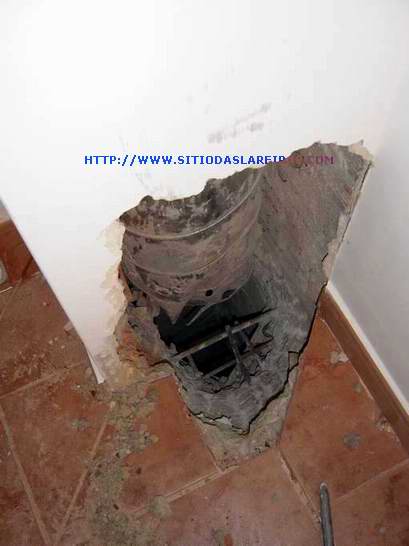

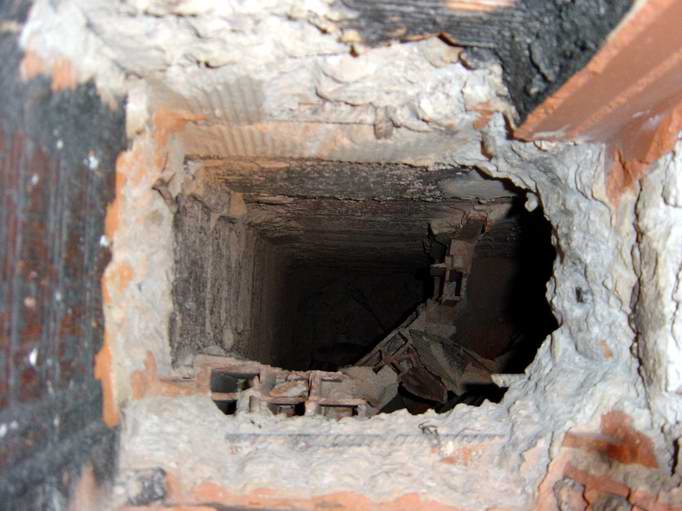

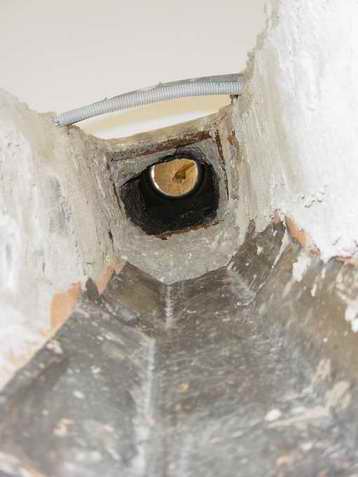

 - PROBLEMA: NESTE CASO NÃO FOI POSSÍVEL  PASSAR O TUBO INOX ATÉ AO CIMO DA CONDUTA - DEVIDO AO TRISTE FACTO DO CONSTRUTOR NÃO TER CORTADO OS FERROS DA PLACA.

- SOLUÇÃO:  A LIMPEZA DA CONDUTA TERÁ QUE SER FEITA EM DUAS ETAPAS, UMA PELO INTERIOR DO RECUPERADOR E OUTRA PELO TOPO DA CONDUTA, TENTO SIDO INSTALADA UMA CHAMINÉ AMOVÍVEL PARA ESSE EFEITO.

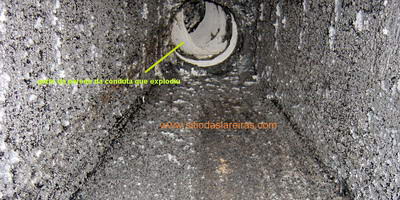

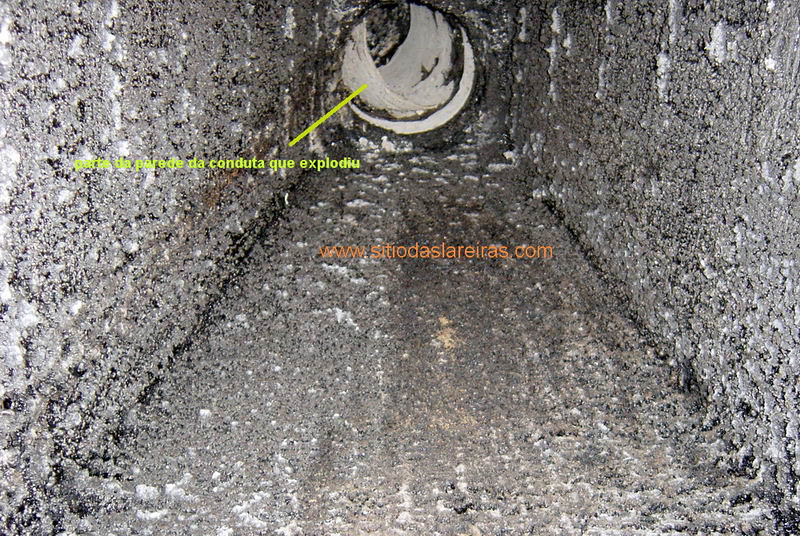

CONDUTA DE FUMOS EM FIBROCIMENTO (VISTA DE BAIXO) APÓS UM INCÊNDIO E EXPLOSÃO

PODE-SE VER A CÂMARA DE FUMOS CHEIA DE FULIGEM, MESMO APÓS O INCÊNDIO E A EXPLOSÃO, DESTA LAREIRA ABERTA.

NA PARTE SUPERIOR DA CONDUTA PODE-SE VER O COMEÇO DA CONDUTA DE FUMOS EM FIBROCIMENTO.

RAZÕES DA EXPLOSÃO USO DE CONDUTA IMPRÓPRIA E FALTA DE LIMPEZA DA MESMA.

       - PROBLEMA: NÃO SE GARANTIA A DURAÇÃO DA CONDUTA NEM  QUE FOSSE ESTANQUE,  EXISTINDO O RISCO DE FUGAS DE FUMOS POR POSSÍVEIS FISSURAS.

  - SOLUÇÃO:  FOI INSTALADA UMA CONDUTA INOX ATÉ ONDE FOI POSSÍVEL, EVITANDO A SUJEIÇÃO DA CONDUTA EM BETÃO ÁS ALTAS TEMPERATURAS NA ZONA PRÓXIMO DO RECUPERADOR .

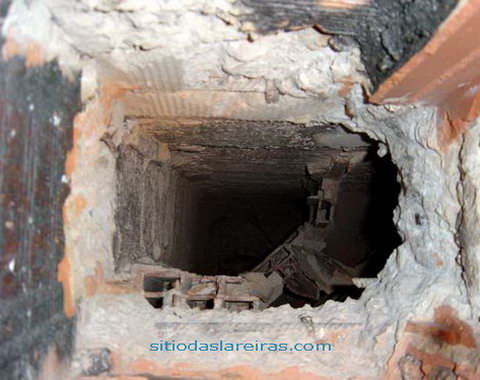

NO DECORRER DESTA DEMOLIÇÃO VERIFICAMOS QUE NA ZONA DA PLACA NÃO ESTAVAM CORTADOS OS FERROS DA MESMA IMPOSSIBILITANDO A LIMPEZA FUTURA DA CONDUTA E DIFICULTANDO A SAÍDA DE FUMOS.

VISTA DA CONDUTA APÓS O CORTE DOS FERROS

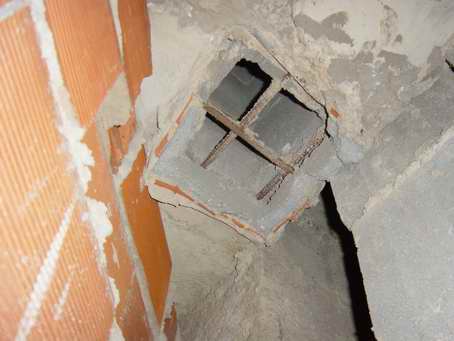

VISTA DA CONDUTA QUE SOBE MAIS DE 20 METROS, ANTES DE OS FERROS SEREM CORTADOS

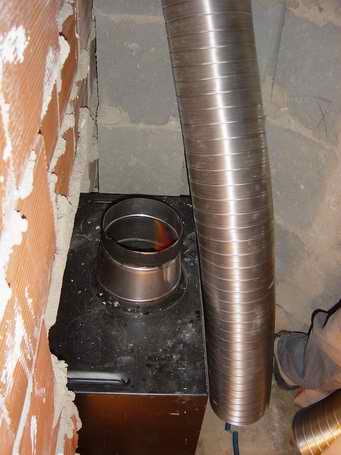

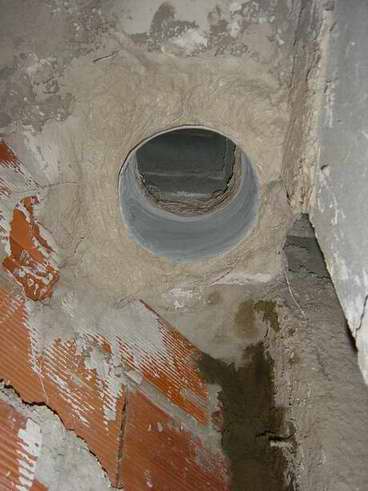

VISTA DA UNIÃO FÊMEA PARA APLICAR A CONDUTA INOX QUE VAI SER APLICADA

VISTA DA UNIÃO FÊMEA JÁ DEVIDAMENTE COLOCADA, E VEDADA.

COM ESTE TIPO DE UNIÕES, POR NÓS FABRICADAS, É SEMPRE GARANTIDA A BOA VEDAÇÃO DO TUBO, POIS CONSEGUIMOS VEDAR A UNIÃO TAMBÉM POR CIMA ANTES DE COLOCAR O TUBO DA CONDUTA TENDO O CUIDADO DE NÃO DEIXAR RESSALTOS NA PARTE SUPERIOR,

-NÃO PODEMOS APLICAR TUBO COM DIÂMETRO DE 2O CM NESTE CASO PORQUE A RESTANTE CONDUTA EM BETÃO TEM MENOS QUE 20 CM

FOI ESCOLHIDO UM RECUPERADOR QUE FUNCIONA COM CONDUTAS DESTAS DIMENSÕES (INSERIVEL RIGA 54 DA EDILKAMIN)

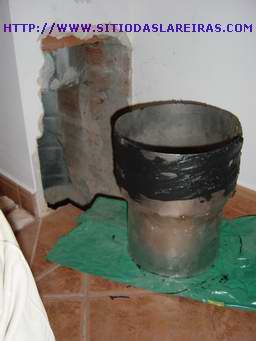

TUBO JÁ DEVIDAMENTE PREPARADO PARA A COLAGEM COM MASTIK DE ALTA TEMPERATURA, TENDO HAVIDO O CUIDADO DE COLOCAR MASTIK NAS DUAS PEÇAS, SÓ ASSIM FICARÁ GARANTIDA UMA BOA COLAGEM.

DEPOIS DO TUBO CONECTADO, É NECESSÁRIO, VIBRAR UM POUCO O TUBO, MESMO MANUALMENTE
PARA A MÁSTIQUE DAS DUAS FACES FICAR BEM UNIDA
