MODELOS DE ALTO RENDIMENTO  SELECCIONADOS POR NÓS,  FABRICADOS EM FUNDIÇÃO DE ALTA QUALIDADE (BELGA)

PERMITINDO COM O SEU CÁRTER E INSUFLAÇÃO DE AR FORÇADO EXTERIOR, AQUECER VARIAS DIVISÕES.

APARELHOS IDEAIS PARA QUEM PRETENDE RECUPERADORES EM FUNDIÇÃO, MODERNOS, COM ALTO RENDIMENTO E ÓPTIMA QUALIDADE.


 MODELO  2180
 ver (+)



SEM CÁRTER REF.:  2180 CB  S




Dimensões em PDF ver (+)

1.911 € -  IVA incluído


COM CÁRTER REF.:  2180  CB  S  CP


2.340  € - IVA incluído

Dimensões em PDF ver (+)
ENTRADA DE AR EXTERIOR PARA COMBUSTÃO


 DIMENSÕES:
Largura:   800 mm
Altura com carter: 1055 mm
Altura sem carter:   805 mm
Profundidade:    525 mm
Largura da porta   790 mm
Altura da porta   580 mm



CONDUTA DE FUMOS Diam. 200 mm

PESO Mod. S - 177 Kg,  Mod. SC 208 kg
POTENCIA NOMINAL: 15 KW
POTENCIA MÁXIMA: 17 KW

EXEMPLOS DE APLICAÇÃO



MOLDURAS OPCIONAIS




















CORTE: MODELO 2180 SC
1

SAÍDA DE FUMOS - Diâmetro 200 mm


2

REGISTO - Controlo de saída de fumo automático ou manual


3

DEFLECTOR - Peça aerodinâmica optimizadora do rendimento


4

ENTRADA DE SECUNDÁRIO - Orifícios de ar, sistema "PÓS COMBUSTÃO"


5

VIDRO CERÂMICO - Resistente a 750 ºC


6

MANIPULO DA PORTA - Amovível


7

CAIXA PARA VENTILADOR - Entrada de ar forçado ou livre (Só com opção cárter)


8

CÁRTER - Forra exterior que permite a injecção de ar forçado (Opcional)


9

ENTRADA DE AR SECUNDÁRIO - Evita a sujidade do fumo nos vidros


10

ZONA DO FOGO -  Ondulado com entrada de ar primário


11

GAVETA DE CINZAS - Acessível após abertura da porta


12

VENTILADOR - Insuflação de 400 M/3 P/H com acesso pelo interior do recuperador


13

CONTROLO - Entrada de ar secundário, podendo ser ligado directamente ao ar exterior


14

CONTROLO - Entrada de ar primário, podendo ser ligado directamente ao ar exterior



Instruções do recuperador em PDF  ver (+)


 COLOCAÇÃO DO VENTILADOR EM SERIES: 2170, 2175,2180

ALOJAMENTO DO VENTILADOR

MONTAGEM DE GRUPO VENTILADOR

GRUPO VENTILADOR


GRUPO DE VENTILAÇÃO  400 M/3 - P/H
 550  € - IVA incluído a 12% (Se fornecido com o recuperador)


 MODELO  2175

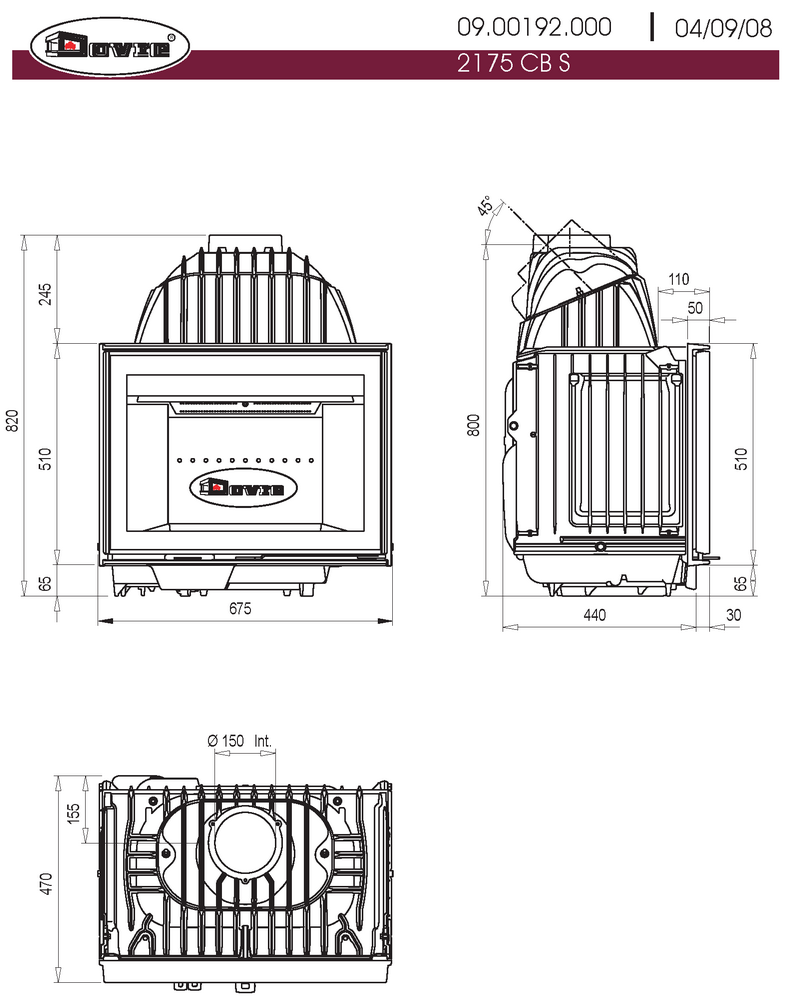

SEM CÁRTER REF.:  2175 CB S

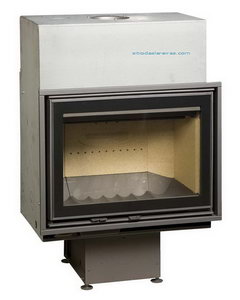

COM CÁRTER REF.:  2175 CB S CP

 2175 CB S VISTA POSTERIOR


Dimensões em PDF ver (+)

 1.893 € -  IVA incluído

Dimensões em PDF ver (+)

 2.246  € - IVA incluído



 DIMENSÕES:
Largura:   675 mm
Altura sem carter:   820 mm
Profundidade:    470 mm
Largura da porta   670 mm
Altura da porta   510 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 150 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 DIMENSÕES:
Largura:   675 mm
Altura com carter: 1055 mm
Profundidade:    500 mm
Largura da porta  670 mm
Altura da porta   510 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO  175 kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW




USANDO CÁRTER E VENTILADOR AUMENTA GRANDEMENTE O RENDIMENTO DO RECUPERADOR E PERMITE A INSUFLAÇÃO COM POTENCIA EM QUARTOS



 MODELO  2175 COM 1 OU 2 VIDROS LATERAIS


SEM CÁRTER REF.:   2575 CB S 3

COM CÁRTER REF.:2575 CB S 3 C

  COM CÁRTER REF.: 2575 CB S 3 CP





Dimensões em PDF ver (+)

 1 VIDRO LATERAL =2.175 € -  IVA incluído
 2 VIDROS LATERAIS = 2.238 € -  IVA incluído


 Dimensões em PDF ver (+)

 2.246 € -  IVA incluído
 		 Dimensões em PDF ver (+)

 2.416 € -  IVA incluído



 DIMENSÕES:
Largura:   700 mm
Altura sem carter:   820 mm
Profundidade:    470 mm
Largura da porta   670 mm
Altura da porta   510 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 160 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 DIMENSÕES:
Largura:   700 mm
Altura com carter:   830 mm
Profundidade:    500 mm
Largura da porta   670 mm
Altura da porta   510 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 175 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 DIMENSÕES:
Largura:   700 mm
Altura com carter: 1055 mm
Profundidade:    500 mm
Largura da porta   670 mm
Altura da porta   510 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 180 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 MODELO  2176
 PORTA MAIS ALTA QUE O MODELO 2175

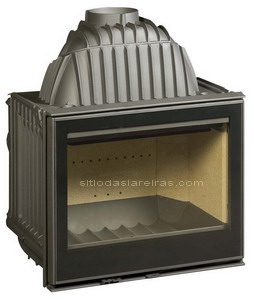

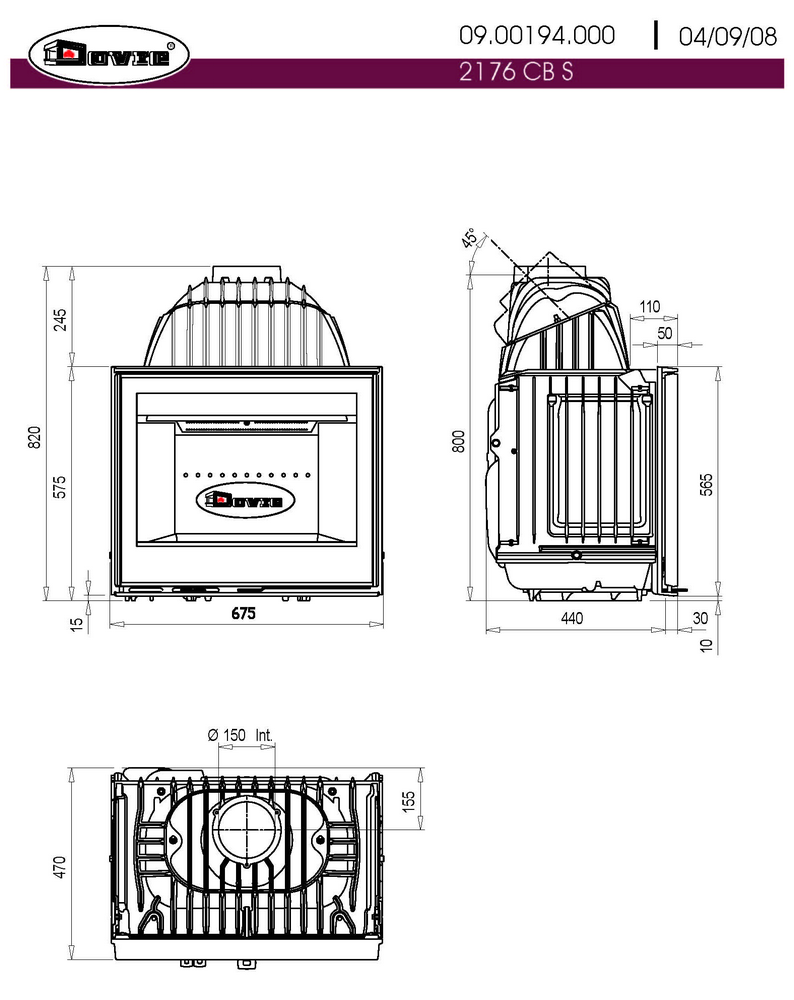

SEM CÁRTER REF.:   2176 CB S

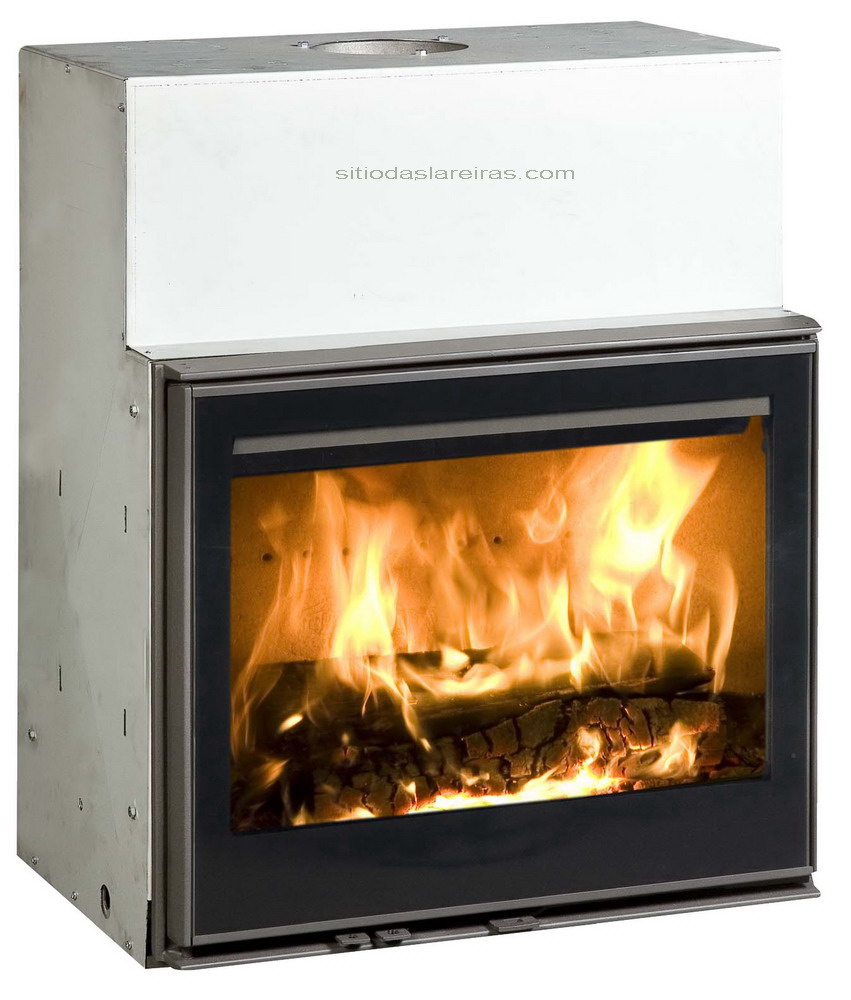

COM CÁRTER REF.: 2176 CB  S C

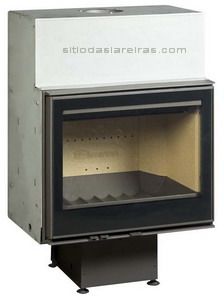

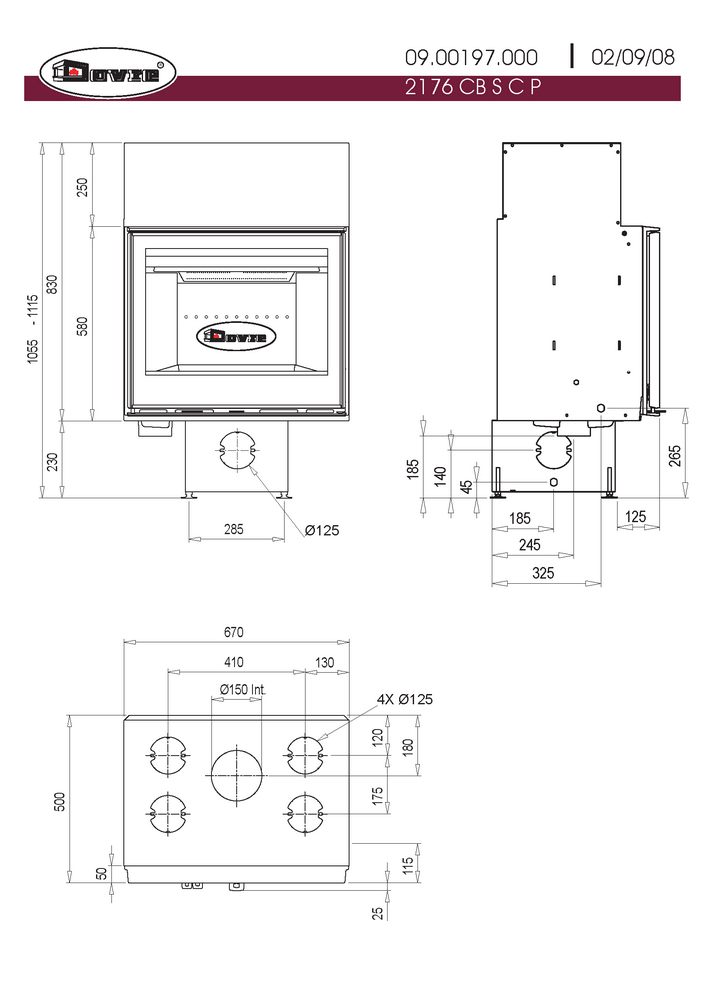

  COM CÁRTER REF.:2176 CB S CP







Dimensões em PDF ver (+)

 1.952 € -  IVA incluído


 Dimensões em PDF ver (+)

  € -  IVA incluído
 		 Dimensões em PDF ver (+)

 2.304 € -  IVA incluído



 DIMENSÕES:
Largura:   675 mm
Altura sem carter:   820 mm
Profundidade:    470 mm
Largura da porta   670 mm
Altura da porta   580 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 155 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 DIMENSÕES:
Largura:   675 mm
Altura com carter:   830 mm
Profundidade:    500 mm
Largura da porta   670 mm
Altura da porta   580 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 165 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW



 DIMENSÕES:
Largura:   675 mm
Altura com carter:  1055 mm
Profundidade:    500 mm
Largura da porta   670 mm
Altura da porta   580 mm



CONDUTA DE FUMOS Diam. 150 a 200 mm

PESO 180 Kg
POTENCIA NOMINAL: 10 KW
POTENCIA MÁXIMA: 12 KW




OUTROS MODELOS EM FUNDIÇÃO SIMPLES E DISCRETOS


MODELO 2175 CB





VIDRO LATERAL  Esq. ou Dto.

Dimensões em PDF ver (+)







VEJA AQUI:
 - OS CONTROLOS DA ENTRADA DE AR PARA COMBUSTÃO PRIMÁRIA E SECUNDÁRIA.
 - COMANDO DO REGISTO, QUE ACTUA AUTOMATICAMENTE AO FECHAR A PORTA, OU MANUALMENTE


A PÓS COMBUSTÃO NO DOVRE




PODE OBSERVAR-SE POR CIMA DO TRONCO
A ACELERAÇÃO DA CHAMA PRODUZIDA PELO OXIGÉNIO INTRODUZIDO NOS FUROS NA ZONA POSTERIOR DA CÂMARA DE COMBUSTÃO










AO FUNDO FUROS DE PÓS COMBUSTÃO


MODELO 2180 SC

MODELO 2180 SC



VISTA DAS ENTRADA DE AR EXTERIOR






VISTA DA ENTRADA DE AR EXTERIOR COM A PEÇA DE CONEXÃO COLOCADA

A:  LIGAÇÃO DA CONDUTA PARA ADMISSÃO DE AR EXTERIOR DESTINADO à COMBUSTÃO, TORNANDO DESTE MODO UM RECUPERADOR ESTANQUE.


1: ENTRADA DE AR SECUNDÁRIO REGULÁVEL, PARTE SUPERIOR DO DO VIDRO
 2: ENTRADA DE AR INFERIOR REGULÁVEL, JUNTO À LENHA
 3: ENTRADA DE AR PARA PÓS COMBUSTÃO SEMPRE LIVRE


 INSTALAÇÃO DO MODELO  2180 COM CÁRTER


RECUPERADOR COM AS CONEXÕES TERMINADAS

ISOLANTE FRONTAL EM VERMICULITE COLOCADO

 FRONTAL COBERTO


















DESCARREGUE AQUI CATALOGO NOVO DA SERIE 2170CB . 2570CB . 2180CB: (Em espanhol)


Os Preços  podem ser alterados sem aviso prévio

Estes preços são validos apenas para compras  pagas no acto de entrega e efectuadas nas nossas instalações.
O transporte normalmente está incluído, após a aquisição e pagamento do equipamento.
A instalação não está incluída.
Estão sempre incluídos os manuais necessários para a sua instalação e a garantia de correcto funcionamento sempre que forem cumpridas as nossas instruções.
Caso a montagem seja efectuada pelo cliente, está incluído o acompanhamento, a supervisão da mesma. (Apenas Na nossa zona)
Vendas pela NET condições sob consulta.

IVA INCLUÍDO À TAXA DE  12 %
