MAUS EXEMPLOS E MÁS INSTALAÇÕES DE
RECUPERADORES E
LAREIRAS
AUTÊNTICOS CRIMES DE SAÚDE PUBLICA
IDEIAS PARA NÃO SEGUIR
NOTE QUE AS MONTAGENS MAL
EXECUTADAS QUE AQUI MOSTRAMOS FORAM TODAS EXECUTADAS POR EMPRESAS DO SECTOR, E
POR PESSOAL SUPOSTAMENTE ESPECIALIZADO
SE É
CONSTRUTOR E RESPONSÁVEL NÃO DEIXE QUE ALDRABEM E DEFENDA OS SEUS
CLIENTES
EVITE PROBLEMAS FUTUROS COM PEDIDOS DE INDEMNIZAÇÕES NOTE QUE SE A
RESPONSABILIDADE É SEMPRE DO CONSTRUTOR.
|
 |
|

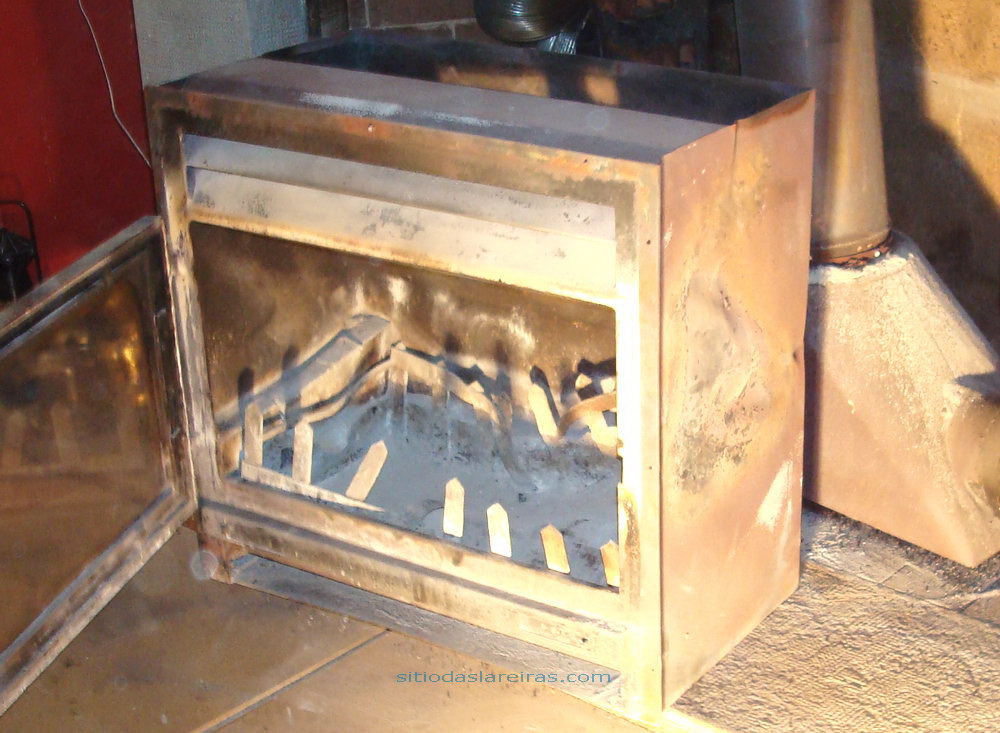

RECUPERADOR RETIRADO POR
NÓS PARA SUBSTITUIÇÃO DEVIDO A VÁRIOS PROBLEMAS DE INSTALAÇÃO.
VEJA
NO ZOOM OS PORMENORES
|
|
|
|
 |
|

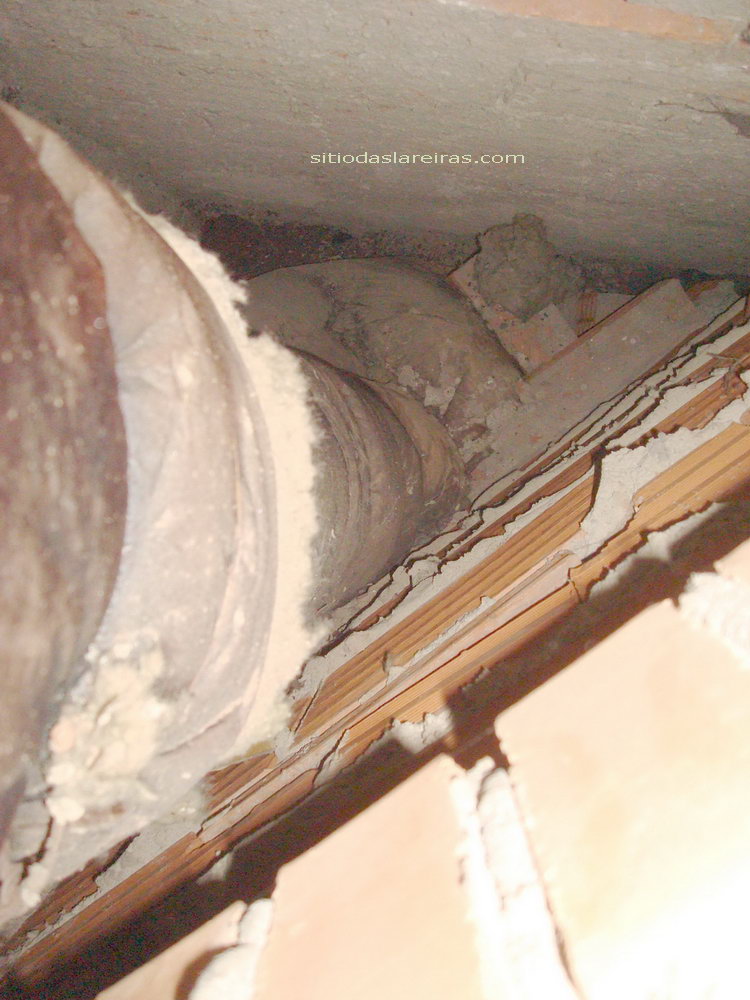

LÃ DE ROCHA COLOCADA NA PLACA AO CIMO DE
UMA HOTTE (PANO) SEM A DEVIDA PROTECÇÃO EM ALUMÍNIO.
-VISTA A PARTIR DA GRELHA FRONTAL
O PERIGO DE LIBERTAÇÃO DE PÓ
CANCERÍGENO ESTÁ BEM PATENTE NESTE CASO, POIS VAI SAI PÓ PELA GRELHA
JUNTO COM O AR QUENTE.
CASOS DESTES SÃO ESPECIALMENTE
PERIGOSOS QUANDO ESTE AR É APROVEITADO PARA AQUECER QUARTOS DE CRIANÇAS
SENDO ASPIRADAS AS PARTÍCULAS DO PÓ DA LÃ DE ROCHA COM OS PERIGOS DAÍ
ADVINDOS |
|
|
EXEMPLO
3 |
|
LÃ DE ROCHA APLICADA DE
QUALQUER MANEIRA NUM RECUPERADOR INSERIVEL SEM O MÍNIMO DE CUIDADO
MONTAGEM FEITA POR
UMA GRANDE EMPRESA DA REGIÃO |
|
O PÓ
LIBERTADO PELA LÃ VAI SENDO LIBERTADO
LENTAMENTE PARA
A SALA ATRAVÉS DA GRELHA DO "PANO" (HOTTE) |
 |
|
 |

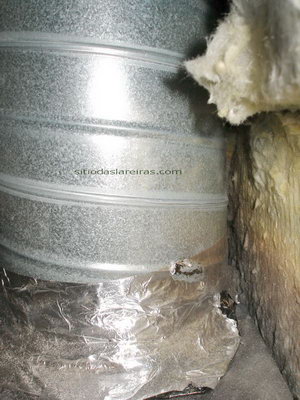

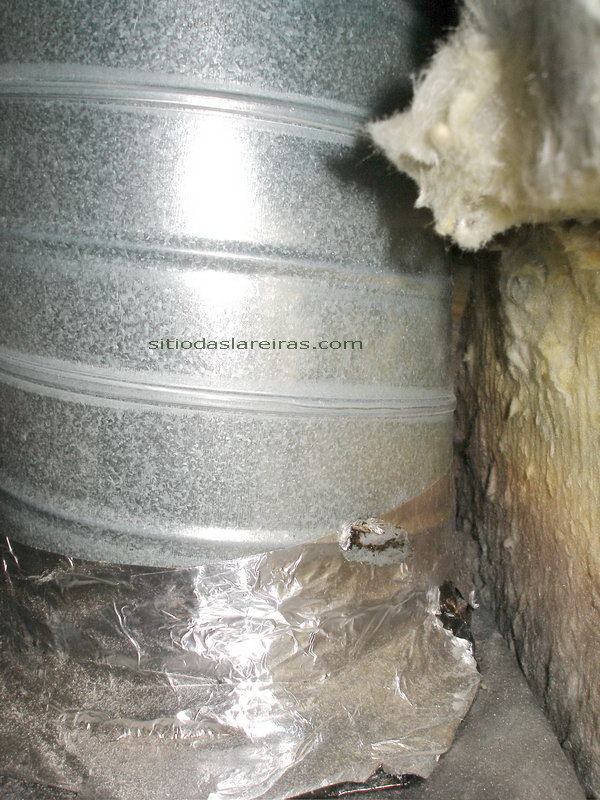

PODEMOS OBSERVAR TAMBÉM QUE O
TUBO NÃO TEM QUALQUER UNIÃO INOX MAS APENAS FITA DE ALUMÍNIO QUE VAI
DERRETER.
VÃO SE LIBERTAR CHEIROS QUANDO A RESINA COMEÇAR A ESCORRER PELA JUNTA |
|

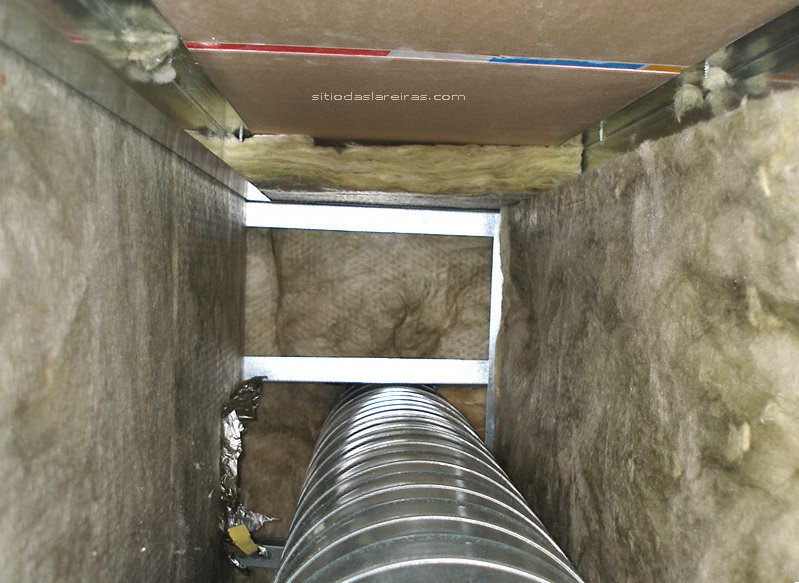

PODE-SE VER QUE NO PANO EM
PLADUR TAMBÉM FOI APLICADA LÃ DE ROCHA NUM DAS ZONA ATÉ TEM 3 CAMADAS DE LÃ
DE ROCHA COMO SE PODE VER, QUEM MONTOU NÃO QUIS LEVAR AS SOBRAS, DE MODO QUE
"ATIROU ALÍ PARA DENTRO" |
|
EXEMPLO
4 |
|
LÃ DE ROCHA APLICADA DE
QUALQUER MANEIRA NUM RECUPERADOR NORMAL SEM CARTER
MONTAGEM FEITA POR
UMA GRANDE EMPRESA DA REGIÃO
|
|
O PÓ
LIBERTADO PELA LÃ VAI SENDO LIBERTADO
RAPIDAMENTE PARA
A SALA ATRAVÉS DE TODAS AS GRELHAS EXISTENTES, INCLUSIVE PELA GRELHA DO
QUARTO |
 |
|
 |
|

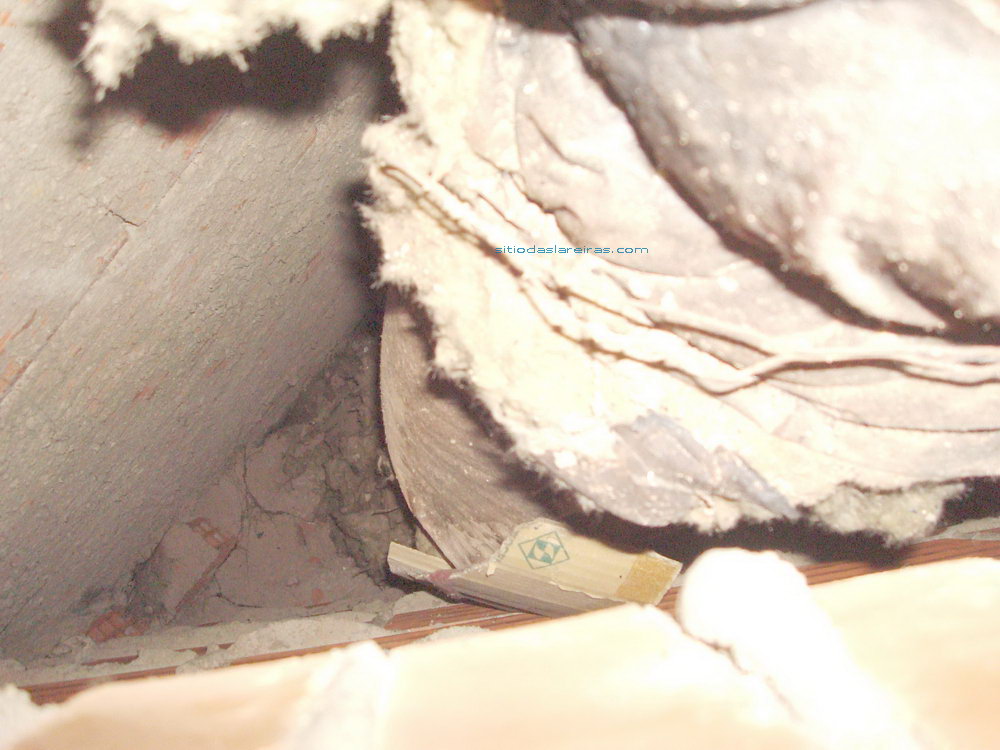

PODEMOS OBSERVAR TAMBÉM A
"BASE" ONDE FOI APLICADO O RECUPERADOR, FOI USADO TUDO QUE APARECEU À MÃO
(TIJOLOS, MOSAICOS, GESSO, CIMENTO COLA) MENOS UM FUNDO PRÓPRIO.
TAMBÉM SE PODE VER LIXO, E
RESTOS DE PAPEL QUE VAI A CAUSA DE CHEIROS FUTUROS |
|
NA ÚNICA ZONA (VERGA DA
PEDRA) ONDE PODIA E DEVIA SER APLICADA UM VIGA DE PROTECÇÃO OU LÃ DE ROCHA
BEM APLICADA, NÃO LEVOU NADA
|
|

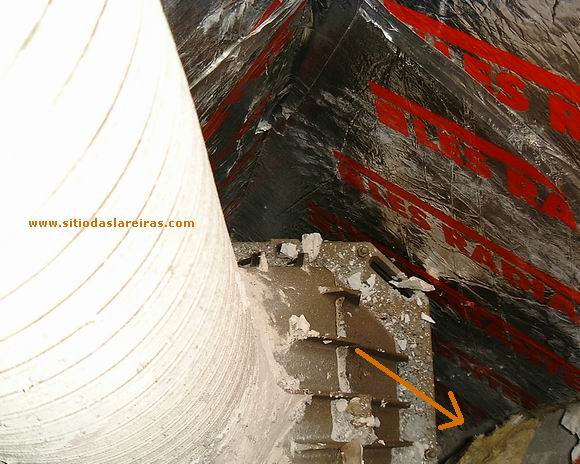

LÃ DE ROCHA MAL APLICADA DE
NUM RECUPERADOR NORMAL SEM CARTER
TIVERAM ALGUM CUIDADO EM COBRIR AS
UNIÕES DA LÃ DE ROCHA NA PARTE POSTERIOR
MAS NA FRENTE NEM PROTEÇÃO DE ALUMINO TEM (VER SETA)
|
|
O PÓ
LIBERTADO PELA LÃ VAI SENDO LIBERTADO
PARA A
SALA ATRAVÉS DE TODAS AS GRELHAS EXISTENTES |
| |
 |
|
| |
|
|
| GRELHA DE SAÍDA
SEM GRELHA DE ENTRADA |
|

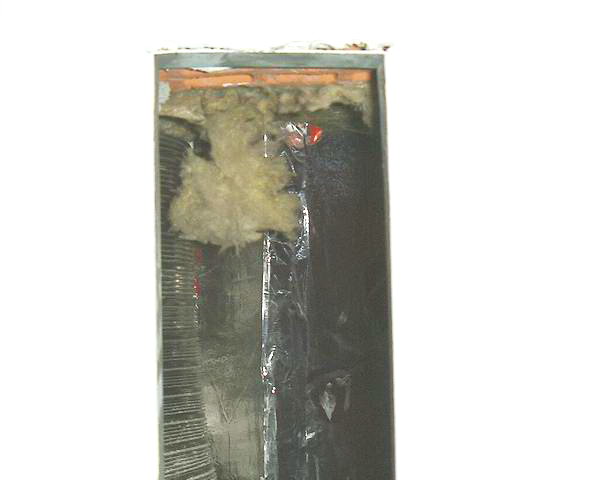

RETIRANDO A GRELHA
PODEMOS VER LÃ DE ROCHA SOLTA DEVIDO À SUA MÁ APLICAÇÃO |
|
|
|
 |
|
|
|
É INCRIVEL, COMO SE PODE
SER TÃO IRRESPONSAVEL NA INSTALAÇÃO DE UM RECUPERADOR |
|
FOTOS OBTIDAS NUM
CONSELHO PERTO DE COIMBRA, NUM ZONA RESIDENCIAL COM MAIS DE 50
INSTALAÇÕES EXECUTADAS PELA MESMA FIRMA DE MAUS PROFISSIONAIS DE
LAREIRAS |
|
|
|

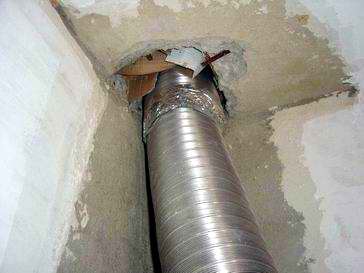

ESTA CONDUTA FOI DEIXADA
ASSIM |
|
|
POSSUI UM TUBO
INOX DE 180 mm QUE ENFIA NO EXISTENTE DE 200 mm NÃO FOI APLICADA
QUALQUER UNIÃO/REDUÇÃO EM INOX, MAS APENAS FITA DE ALUMÍNIO QUE DERRETE
ACIMA DE 100 GRAUS E NEM FOI VEDADADA A CONDUTA EXISTENTE DEIXANDO ESCAPAR O
CALOR PELOS LADOS.
O CARTÃO IRIA DEIXAR UM CHEIRO BEM DESAGRADÁVEL DURANTE MUITO TEMPO ATÉ
QUEIMAR TOTALMENTE |
|
|
 |
|
| |
|
|
|
|
|
REPARAÇÃO E ALTERAÇÃO DE
UMA MÁ INSTALAÇÃO DE UM RECUPERADOR |
|

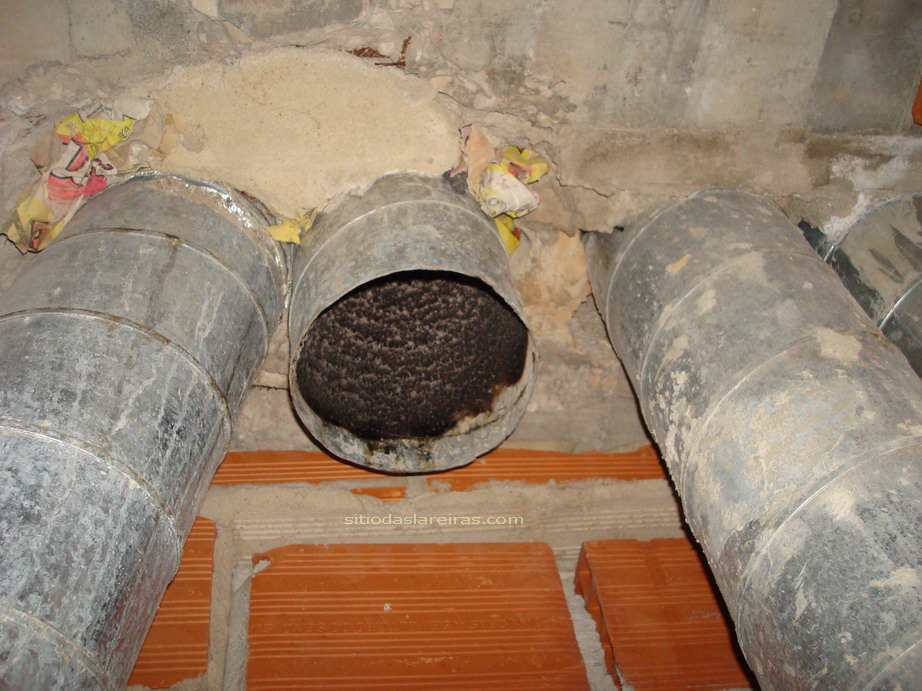

EXISTIA UMA CONDUTA INOX
(LISA) A FAZER A LIGAÇÃO DO RECUPERADOR, QUE DEIXAVA PASSAR FUMO PELAS SUAS
JUNTAS, O QUAL, COMO SE PODE OBSERVAR SAÍA PARA FORA DO "PANO" DA LAREIRA
DEIXANDO A CASA, SUAS PAREDES E TECTOS CHEIA DE FUMO.
SENDO
UM RECUPERADOR DE BOA QUALIDADE, POR TER SIDO MAL INSTALADO, TINHA UM MAU
RENDIMENTO CALORÍFICO
|
|
ESTE RECUPERADOR TINHA SIDO INSTALADO POR
UM EMPRESA DO SECTOR, SENDO POSTERIORMENTE, RETIRADO, E MODIFICADO POR NÓS,
INSTALANDO-A COM UM CÁRTER FABRICADO POR NÓS E TURBINA INSUFLADORES POSTERIOR.
|
 |
 |
|
|
|

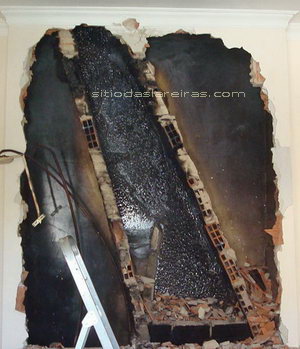

VISTA GERAL APÓS DEMOLIÇÃO |
VISTA DA CONDUTA
SUPERIOR EXISTENTE |
RECUPERADOR RETIRADO |
RECUPERADOR REPARADO |
|
|
|
INSPECÇÃO A
UMA MÁ INSTALAÇÃO |
|
|
|
|

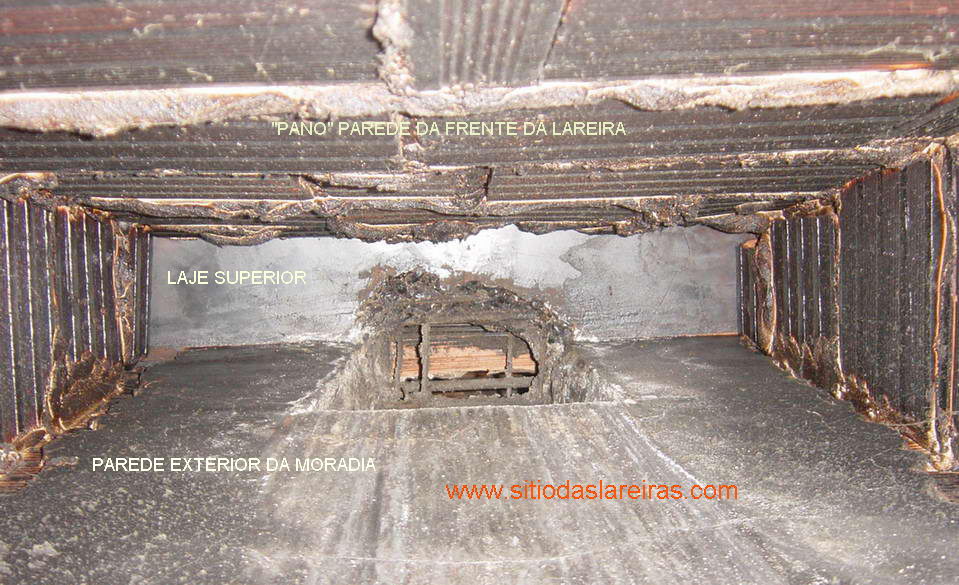

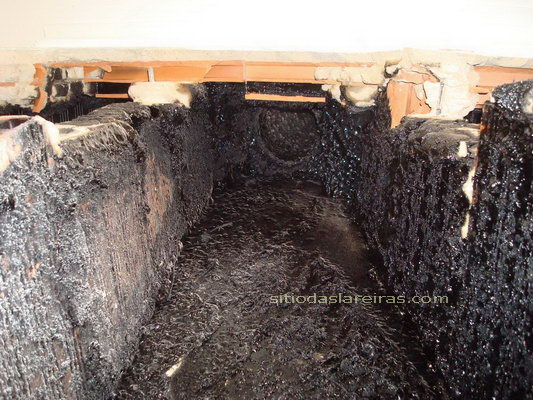

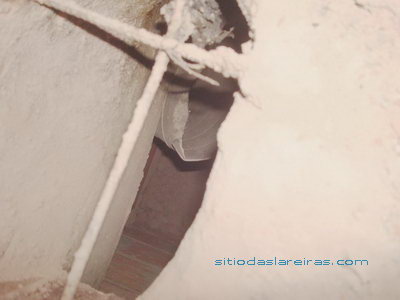

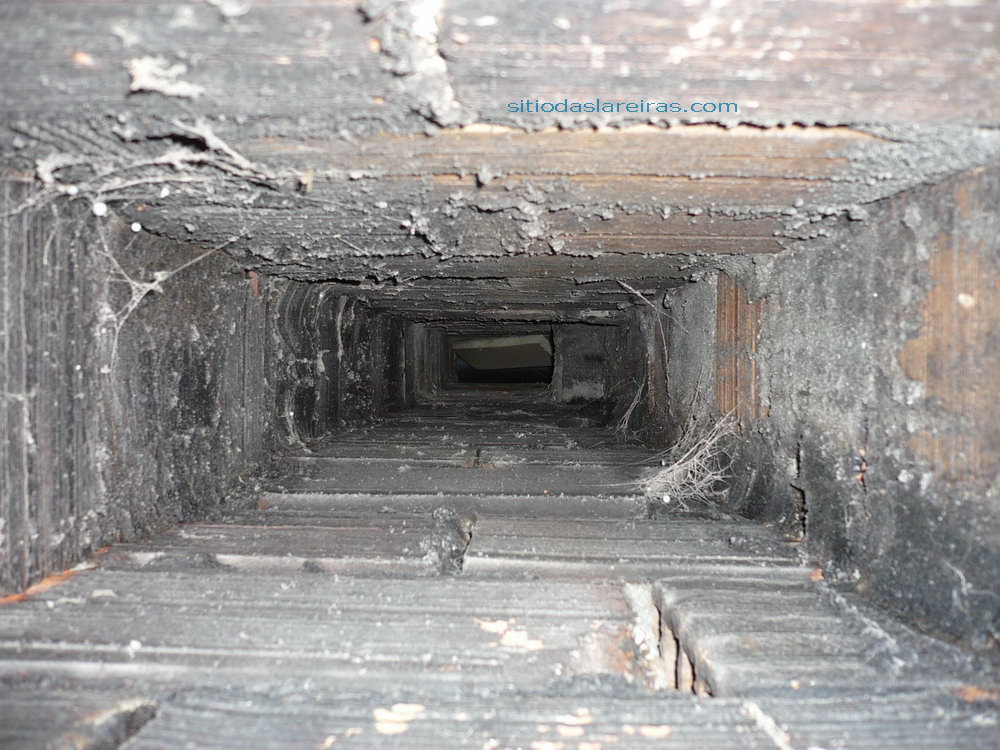

FOTO ONDE SE PODE VER A
AUSÊNCIA DE TOTAL DE CONDUTA DE FUMOS E APENAS UMA PASSAGEM ATRAVÉS DA
VIGA.
A PROPRIA "HOTTE" (PANO) SERVE DE CONDUTA, SENDO ASSIM IMPOSSÍVEL FAZER A
LIMPEZA BI-ANUAL DO SISTEMA
NESTE CASO JÁ PASSAVA FUMO PARA A SALA ATRAVÉS DA "HOTTE" |
|
|
|
INSPECÇÃO E
ALTERAÇÃO DE
UM RECUPERADOR (NORMAL) INSTALADO INCORRECTAMENTE |
|
FOI ERRADAMENTE APLICADA LÃ DE
ROCHA A COBRIR O RECUPERADOR, IMPEDINDO O SEU RENDIMENTO ALEM DE PERMITIR A
LIBERTAÇÃO DÓ SEU PÓ PELA SALA
|
|
 |
|
 |
|
|
|
|
|
NA FOTO PODE-SE VER QUE O
RECUPERADOR ESTÁ TODO COBERTO COM LÃ DE ROCHA |
|
VISTO DE FRENTE
APÓS A DEMOLIÇÃO DA "HOTTE" (PANO) |
|
|
|
|
 |
|
 |
|
|
|
|
|
VISTA DA LIGAÇÃO JUNTE À
LAJE SUPERIOR
|
|
VISTA DO RECUPERADOR APÓS TER SIDA RETIRADA
A LÃ DE ROCHA DE CIMA, COMO SE PODE VERIFICAR, TABEM ESTÁ TOTALMENTE TAPADO
NOS LADO, NÃO DEIXANDO RECUPERAR CALOR ALGUM |
| |

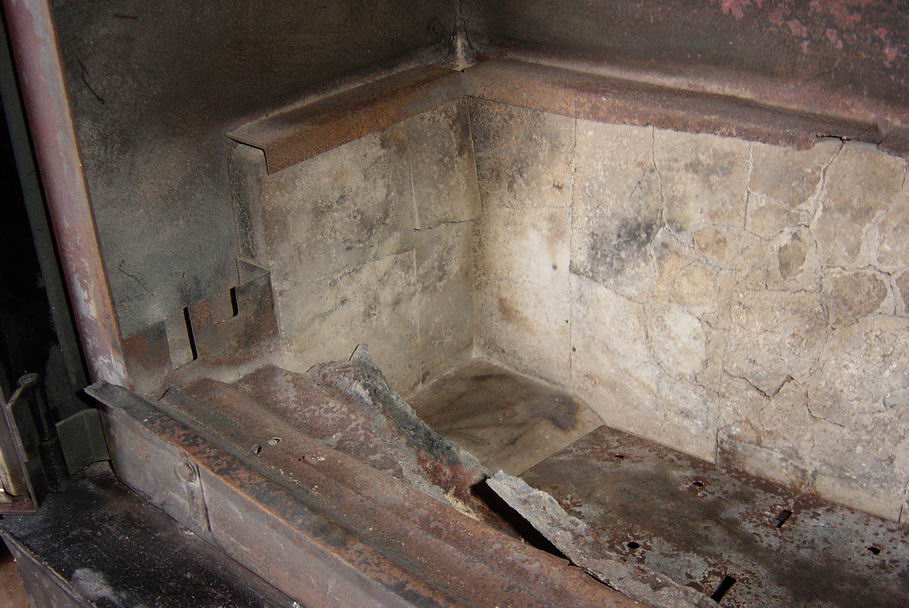

PARTE POSTERIOR DE UM
RECUPERADOR DE MÁ QUALIDADE
COMO SE PODE VER A PEÇA
ABRIU UMA FISSURA AO MEIO |
|
| |
 |
|
| |
|
|
| |

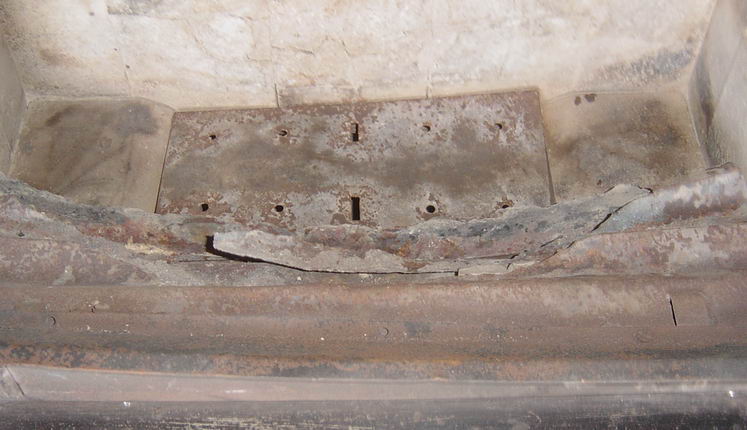

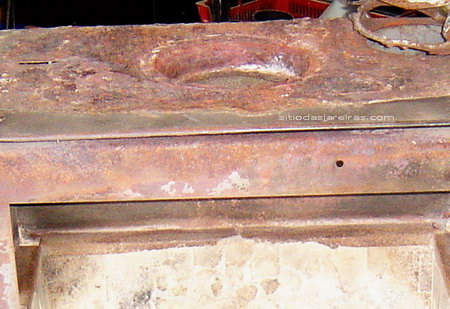

PARTE SUPERIOR UM
RECUPERADOR DE MÁ QUALIDADE
COMO SE PODE VER A PEÇA
FUNDIU A MEIO COM O CALOR DO FOGO
|
|
| |
 |
|
| |
|
|
POR VEZES É ISTO QUE
ACONTECE AO USAR RECUPERADORES DE MÁ QUALIDADE,
PARA POUPAR PODEMOS FICAR COM GRANDES PROBLEMAS
|
SE TIVER UM RECUPERADOR EM SUA
CASA - RETIRE A GRELHA DO "PANO" (HOTTE), FOTOGRAFE COM UMA MAQUINA DIGITAL
EM TODAS AS DIRECÇÕES, NÃO TEM CUSTOS, E SE VERIFICAR QUE TEM ALGUM
PROBLEMA, ESCOLHA AS MELHORES FOTOS E ENVIE-NOS POR E-MAIL, PODEREMOS DAR UM
CONSELHO PARA A RESOLUÇÃO DO SEU PROBLEMA. |
|
