INSUFLAÇÃO DE AR EXTERIOR
- SISTEMA ECONÓMICO ADAPTADO POR NÓS
INSUFLAÇÃO COM TUBO PVC 125 mm
APOIO PRONTO PARA A COLOCAÇÃO DA BASE EM BETÃO
CAIXA EXTERIOR
PARA MOTOR 500m3 p/h
CAIXA INTERIOR
PARA MOTOR 400m3 p/h
INSUFLAÇÃO COM TUBO ALUMÍNIO
12O mm
CAIXA EXTERIOR
MOTOR 500m3 p/h colocado

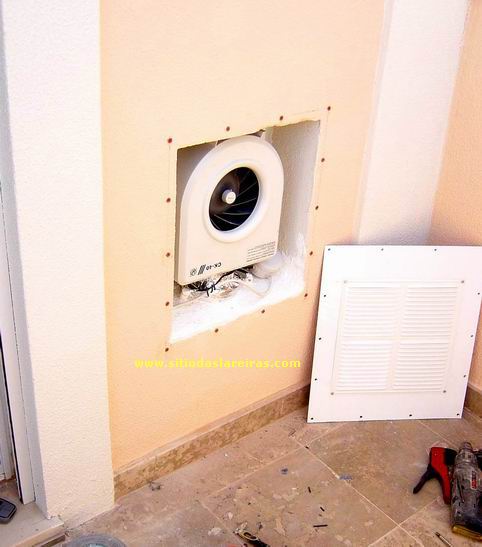

CAIXA EXTERIOR MOTOR 400m3 p/h colocado

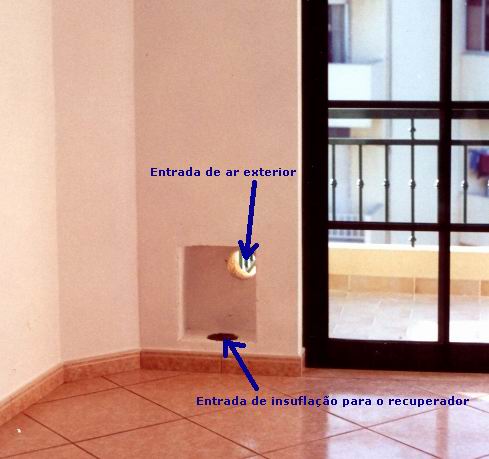

ESTAS CAIXAS SÃO FEITAS NA
PRÓPRIA PAREDE SENDO A ENTRADA DE AR EXTERIOR FEITA NA GRELHA QUE
TAMBÉM "ESCONDE"O MOTOR
PODE TAMBÉM SER APLICADA UMA GRELHA COM PORTA E
FILTRO.

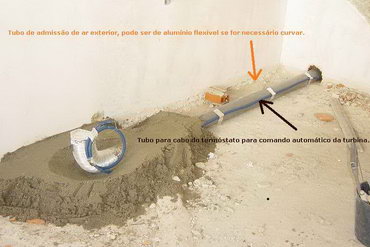

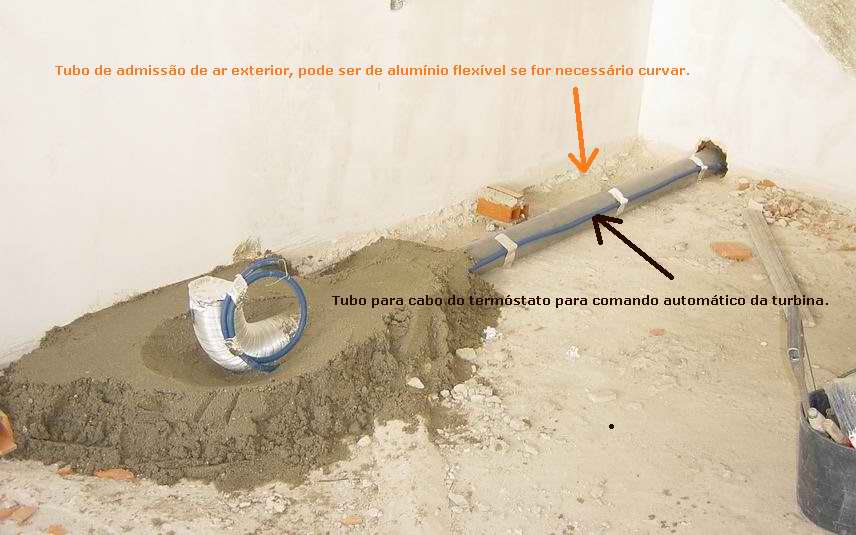

COM TUBO PVC NA ZONA DE
ADMISSÃO DE AR FRESCO
TUBO PROVENIENTE DE UMA CAIXA SEMELHANTE ÁS ANTERIORES

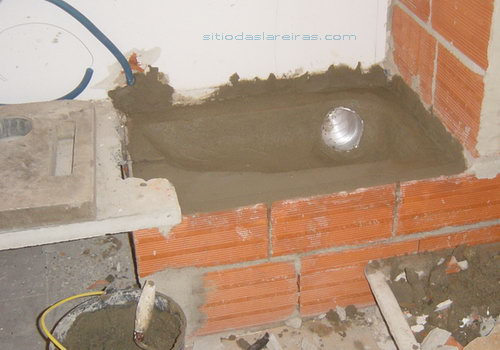

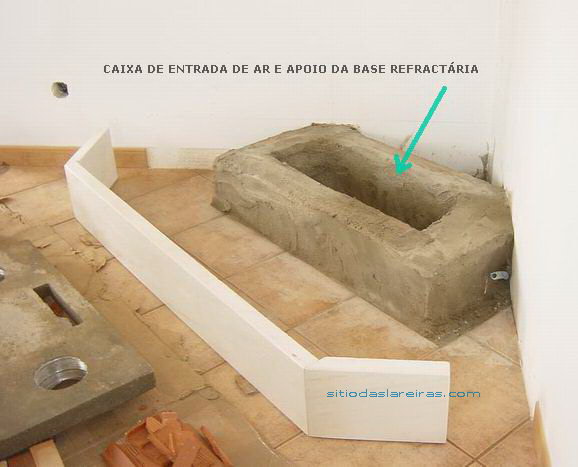

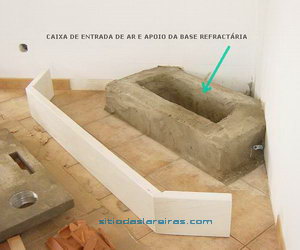

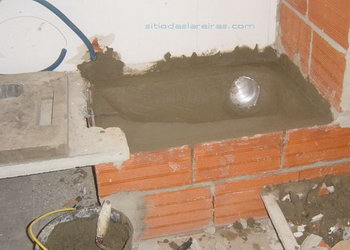

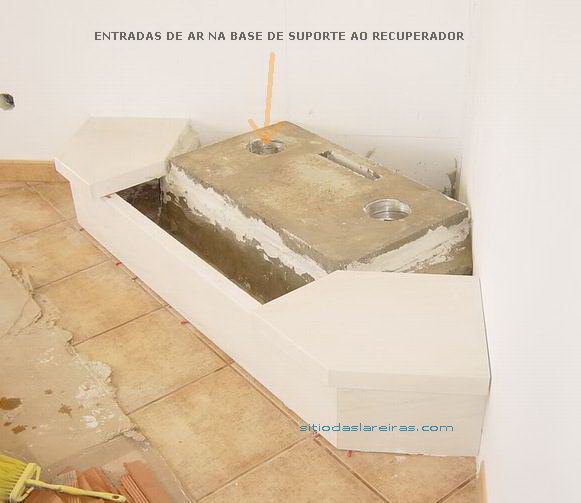

CAIXA PARA SUPORTE DE BASE COM INSUFLAÇÃO FEITA EM OBRA OU
PRÉ-FABRICADA

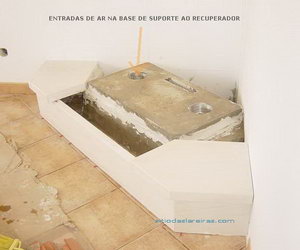

BASE DO RECUPERADOR JÁ APLICADA NA CAIXA A BASE É
PRÉ-FABRICADA EM BETÃO REFRACTÁRIO
INSUFLAÇÃO DE AR NOVO
PARA RECUPERADORES
COM CÁRTER E MOTOR DE ORIGEM
RECUPERADOR MONOBLOCO EM AÇO

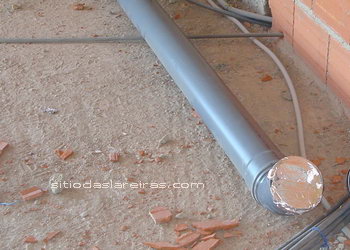

TUBO EM PVC COM 200 mm COM PONTAS EM AÇO INOX
PARA RECUPERADOR MONOBLOCO COM MOTOR COLOCADO NA BASE DO APARELHO
(FOTO AO LADO)
RECUPERADOR MONOBLOCO COM MOTOR INCLUÍDO, NA BASE DO APARELHO
VISUALIZAÇÃO DA ENTRADA DE AR EXTERIOR (FOTO AO LADO)
BOCAS
DE SAÍDA DE AR QUENTE
LIGAÇÃO PARA OUTRAS DIVISÕES
EXEMPLO DE LIGAÇÕES
COM INSUFLAÇÃO DE AR NOVO - MOTOR COLOCADO NO EXTERIOR RECUPERADOR EM AÇO
UMA ADAPTAÇÃONOSSA LIGAÇÃO EXECUTADA
COM TUBO DE ALUMÍNIO
TUBO DE LIGAÇÃO AO MOTOR EXTERIOR
