EXEMPLOS COM INSTALAÇÃO DE RECUPERADORES TIPO MONOBLOCO EM AÇO - GRANDE E MÉDIA DIMENSÃO

 COM ALGUNS DESTE TIPO DE  RECUPERADORES PODEMOS CONSEGUIR UM AUTENTICO  SISTEMA DE AQUECIMENTO CENTRAL
COM DISTRIBUIÇÃO DE AR QUENTE PARA OS QUARTOS NÃO MUITO LONGE

AO USAR INSUFLAÇÃO DE AR EXTERIOR CONSEGUIMOS O AQUECIMENTO A RENOVAÇÃO DO AR INTERIOR E A ELIMINAÇÃO DA HUMIDADE

O RESULTADO É ESPECTACULAR NA SALA E DIVISÕES CONTÍGUAS,  MAS MESMO SENDO EM DIVISÕES AFASTADAS PODEMOS OBTER BONS RESULTADOS AO NÍVEL DE CONTROLO DA HUMIDADE, RENOVAÇÃO DO AR E AUXILIO NO AQUECIMENTO. COM UM USO REGULAR E BONS ISOLAMENTOS É UM SISTEMA AUTO-SUFICIENTE.
OBTEMOS O MESMO RENDIMENTO COM RECUPERADORES EM FUNDIÇÃO ADAPTADOS   VER (+)




 NOS RECUPERADORES DE GRANDE DIMENSÃO SÓ  OBTÉM BOM RENDIMENTO COM GRANDES QUANTIDADES DE LENHA




PARA UM AQUEÇIMENTO RÁPIDO E EFICAZ NEM TODOS OS RECUPERADORES SÃO INDICADOS.





HÁ QUEM ESTRANHE O NOSSO SISTEMA DE DISTRIBUIÇÃO DE CALOR COM TUBOS DE ALUMÍNIO A DESCER PARA PISOS INFERIORES...




NADA ESTÁ ERRADO, É POSSÍVEL FAZER ASSIM PORQUE O VENTILADOR É COLOCADO NO EXTERIOR A EMPURRAR O AR E ASSIM NÃO TEM PROBLEMAS EM DESCER


  NOTE-SE TAMBÉM QUE NESTES RECUPERADORES O AR SAÍ EXCLUSIVAMENTE PELAS CONDUTAS DE AR QUENTE !


NÃO PODEMOS FAZER ASSIM EM RECUPERADORES INSERIVEIS






DEMONSTRAÇÃO DA MONTAGEM DE UM MONOBLOCO Mod. FORTE - EDILKAMIN

DISTRIBUIÇÃO E RENOVAÇÃO COM DE AR QUENTE PARA DOIS QUARTOS 1º PISO E 2 QUARTOS
AR PARA INSUFLAÇÃO VINDO PELA CAVE





DEMONSTRAÇÃO DA MONTAGEM DE UM MONOBLOCO Mod. FORTE -  EDILKAMIN
COM INSUFLAÇÃO DE AR NOVO - SISTEMA DE VENTILAÇÃO DE ORIGEM

 COLOCAÇÃO DO MONOBLOCO COLAGEM DO ISOLANTE EM VERMICOLITE (FAIXAS PARA AFASTAMENTO) VERMICOLITE PARA ISOLAMENTO FRONTAL COLOCADA APENAS NA ZONA ONDE HÁ NECESSIDADE - FRENTE

VISUALIZAÇÃO DAS BOCAS DE DISTRIBUIÇÃO DE CALOR

UNIÕES PARA LIGAÇÕES DAS CONDUTAS, DE EXAUSTÃO DE FUMOS E DE DISTRIBUIÇÃO DE AR QUENTE



CONDUTAS DISTRIBUIÇÃO DE CALOR E DE FUMOS, COM A COLOCAÇÃO FINALIZADA

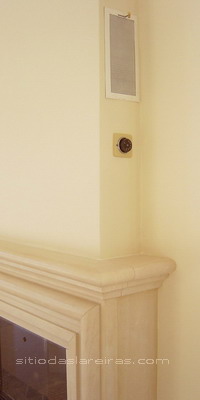

SONDA TÉRMICA

INSUFLAÇÃO COM VENTILADOR POR BAIXO DO RECUPERADOR

A SONDA TÉRMICA SERVE PARA O ARRANQUE AUTOMÁTICO DO MOTOR SEMPRE QUE HAJA CALOR SUFICIENTE. PODE SER DESLIGADO SEMPRE QUE SE PRETENDA
O MOTOR NESTE EXEMPLO É COLOCADO POR BAIXO DO RECUPERADOR. NECESSITE DE UMA ZONA FRONTAL DE ACESSO AO VENTILADOR




DEMONSTRAÇÃO DA MONTAGEM DE MONOBLOCOS Mod.  TER -EDILKAMIN
COM INSUFLAÇÃO DE AR NOVO - SISTEMA DE VENTILAÇÃO ADAPTADO COM MOTOR NO EXTERIOR

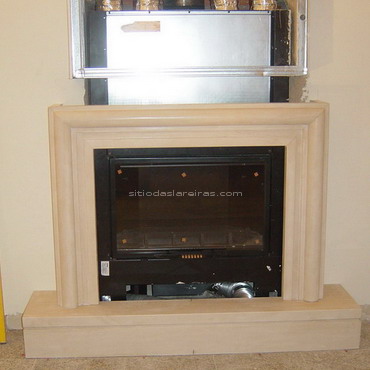

COLOCAÇÃO DA INSUFLAÇÃO ADAPTADA LIGAÇÃO DA INSUFLAÇÃO  TERMINADA COLOCAÇÃO DA PRIMEIRA PEDRA

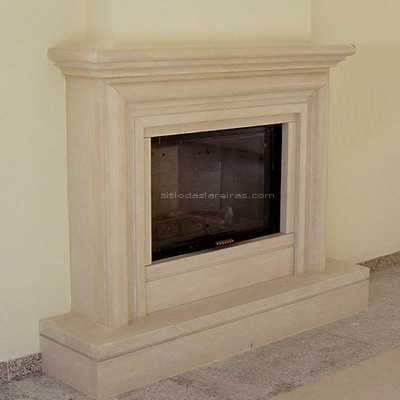

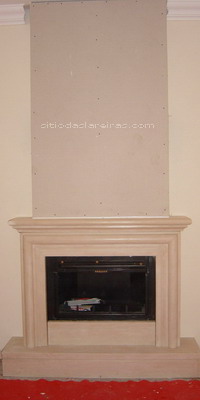

MONTAGEM TERMINADA


ESTE SISTEMA PERMITE A COLOCAÇÃO DE VENTILADOR NO EXTERIOR, ASSIM A PEDRA DA FRENTE NÃO TEM QUE FICAR AMOVÍVEL

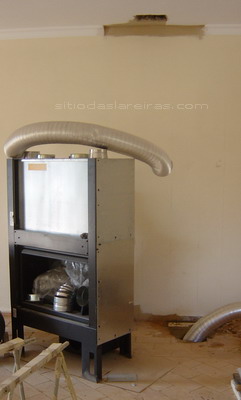

CONDUTAS DE INSUFLAÇÃO E DE DISTRIBUIÇÃO JÁ PREVIAMENTE COLOCADAS

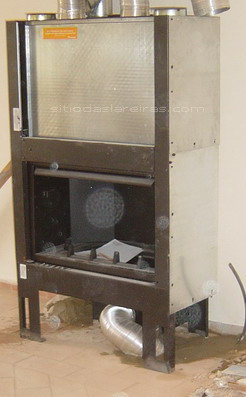

LIGAÇÃO DA INSUFLAÇÃO  DE AR FRESCO TERMINADA
NESTE CASO O VENTILADOR ESTÁ NO EXTERIOR

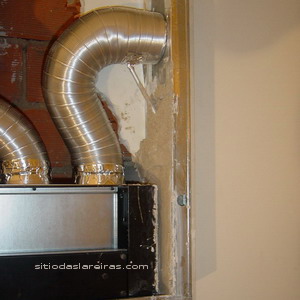

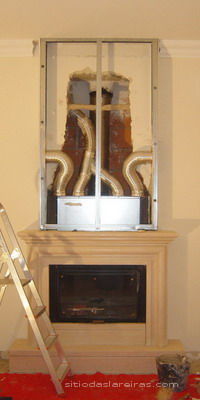

  - 2 SAÍDAS DE AR QUENTE LIGADAS PARA A SALA
- 2 SAÍDAS DE CALOR LIGADAS COM UM "Y" À CONDUTA DE DISTRIBUIÇÃO PARA AS OUTRAS DIVISÕES



VARIA AH - SERIE LINEAR VER (+)


COLOCAÇÃO DE UM MONOBLOCO Mod. VARIA AH - LINEAR - SPARTHERM

 ENTRADA DE AR EXTERIOR E DISTRIBUIÇÃO PARA PISO SUPERIOR POR CONVECÇÃO NATURAL

RECUPERADOR COM CÁRTER RETIRADO



ALHETAS DISSIPADORAS, PARA MAXIMIZAR A RECUPERAÇÃO
DE CALOR

VARIA BH - SERIE LINEAR VER (+)






VARIA ARTE U 70 H   VER (+)
