Faro - Algarve - Portugal |
| |
LAREIRAS
E
RECUPERADORES DE CALOR
A LENHA
DESDE 1985 |
|
| |
|
|
|
|
RECUPERADORES PARA
AQUECIMENTO DE RADIADORES, PISO RADIANTE, PAREDES
RADIANTE E ÁGUAS SANITÁRIAS (AQS)
|
FABRICADOS EM ESPANHA
|
|
Modelo em promoção
 |
 |
 |
|
Preço
1.400 € IVA
incluído |
-
- |
PORTA
MODERNA EM FUNDIÇÃO |
|

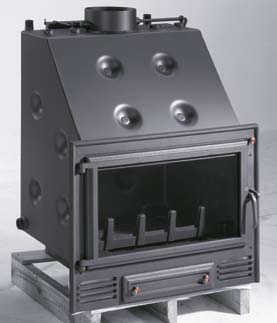

SOLZAIMA
FABRICADOS EM PORTUGAL
|
|
Preço
1.190 € IVA
incluído |
ECO FOGO ACABADO
 |
Preço
1.140 €
IVA
incluído |
|
|
|
|
|
FABRICADOS EM ITALIA
|
|
|
 |
CARACTERÍSTICAS TÉCNICAS
|
Potencia térmica bruta |
kW |
16,7 |
|
Potencia térmica útil |
kW |
13 |
|
Potencia térmica na agua |
kW |
9,1 |
|
Rendimento global |
% |
78 |
|
Rendimento directo na
agua |
% |
30 |
|
Consumo óptimo de lenha |
kg/h |
4 |
|
Toma de ar exterior |
cm2 |
200 |
|
Reservatório de agua |
l |
30 |
|
Peso |
kg |
190 |
|
Produção de agua quente
sanitária |
l/min |
14 |
|
Pressão máxima de
funcionamento |
bar |
1,5 |
|
Volume a aquecer |
m3 |
320 |
|
Ø Saída de fumos |
cm |
16 |
|
Ø Conduta correcta (h de
3 a 5 m) |
cm |
23 |
|
Ø Conduta correcta (h de
5 a 7 m) |
cm |
20 |
|
Ø Conduta correcta (h
sup. a 7 m) |
cm |
20 |
|
|
|
HIDRO 30 Preço 1.397 €
IVA
incluído |
|
|
|
Modelo em promoção
 |
 |
Características
técnicas
|
Potencia térmica bruta |
kW |
23 |
|
Potencia térmica útil |
kW |
18 |
|
Potencia térmica na agua |
kW |
12,6 |
|
Rendimento global |
% |
78,2 |
|
Rendimento directo na
agua |
% |
70 |
|
Consumo óptimo de lenha |
kg/h |
5,5 |
| Toma
de ar exterior |
cm2 |
200 |
|
Reservatório de agua |
l |
60 |
| Peso |
kg |
230 |
|
Produção de agua quente sanitária |
l/min |
14 |
|
Pressão máxima de funcionamento |
bar |
1,5 |
| Volume
a aquecer |
m3 |
440 |
| Ø
Saída de fumos |
cm |
18 |
| Ø
Conduta correcta (h de 3 a 5 m) |
cm |
25 |
| Ø
Conduta correcta (h de 5 a 7 m) |
cm |
23 |
| Ø
Conduta correcta (h sup. a 7 m) |
cm |
20 |
|
|
HIDRO 50 - Preço 1.712€
HIDRO 50 promoção
-1.450
€ -
IVA incluído |
|
|
|
 |
 |
Características
técnicas
|
Potencia térmica bruta |
kW |
29,3 |
|
Potencia térmica útil |
kW |
23 |
|
Potencia térmica na agua |
kW |
16,1 |
|
Rendimento global |
% |
78,4 |
|
Rendimento directo na agua |
% |
70 |
|
Consumo óptimo de lenha |
kg/h |
7 |
| Toma
de ar exterior |
cm2 |
200 |
|
Reservatório de agua |
l |
70 |
| Peso |
kg |
230 |
|
Produção de agua quente sanitária |
l/min |
14 |
|
Pressão máxima de funcionamento |
bar |
1,5 |
| Volume
a aquecer |
m3 |
560 |
| Ø
Saída de fumos |
cm |
20 |
| Ø
Conduta correcta (h de 3 a 5 m) |
cm |
25 |
| Ø
Conduta correcta (h de 5 a 7 m) |
cm |
23 |
| Ø
Conduta correcta (h sup. a 7 m) |
cm |
20 |
|
|

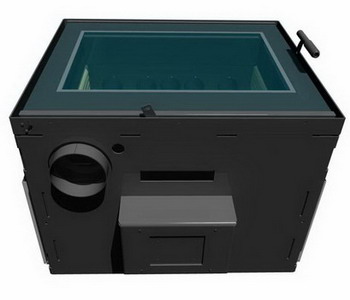

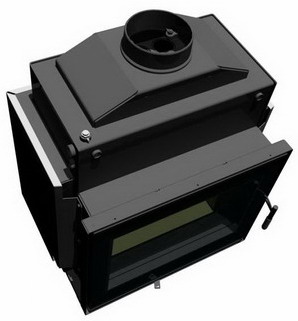

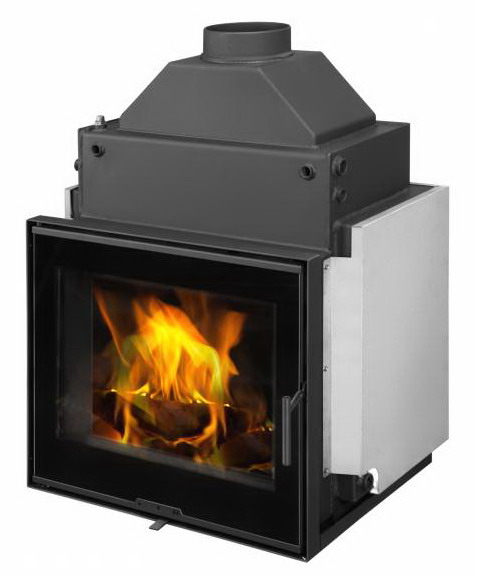

HIDRO 70 - Preço 2.623€
IVA
incluído |
|
|
|
 |
 |
Características
técnicas
|
Potencia térmica bruta |
kW |
33,5 |
|
Potencia térmica útil |
kW |
27 |
|
Potencia térmica na agua |
kW |
18,8 |
|
Rendimento global |
% |
80 |
|
Rendimento directo na
agua |
% |
70 |
|
Consumo óptimo de lenha |
kg/h |
8 |
| Toma
de ar exterior |
cm2 |
200 |
|
Reservatório de agua |
l |
90 |
| Peso |
kg |
230 |
|
Produção de agua quente sanitária |
l/min |
14 |
|
Pressão máxima de funcionamento |
bar |
1,5 |
| Volume
a aquecer |
m3 |
660 |
| Ø
Saída de fumos |
cm |
25 |
| Ø
Conduta correcta (h de 3 a 5 m) |
cm |
25 |
| Ø
Conduta correcta(h de 5 a 7 m) |
cm |
23 |
| Ø
Conduta correcta (h sup. a 7 m) |
cm |
20 |
|
|

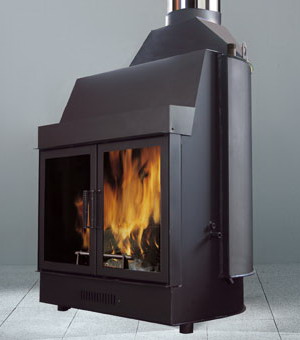

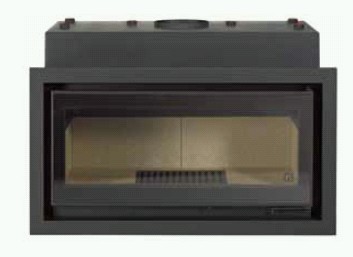

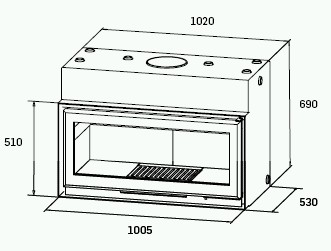

HIDRO 100 - Preço 2.961 €
IVA
incluído |
|
|
 |
 |
 |
|

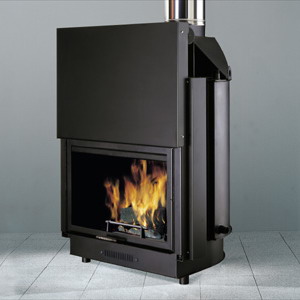

AQUATONDO 22 -Preço 2.914
€
IVA incluído
AQUATONDO 22,
promoção -2.450
€
IVA incluído
AQUATONDO 29 -Preço
3.223 €
IVA
incluído
AQUATONDO 22,
promoção -2.750
€
IVA incluído |
AQUATONDO 29 V/ LATERAL- Preço
3.423 €
IVA
incluído
|

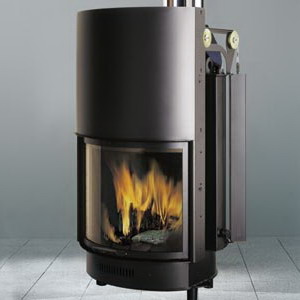

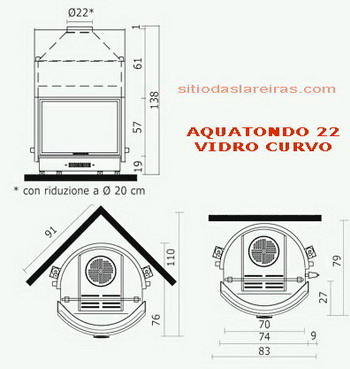

AQUATONDO 22 CURVO - Preço 3.377 €
IVA
incluído |
|
FABRICADOS EM ITALIA
|
|
 |
 |
 |
800
PLANO
Preço 2.923 € IVA
incluído |
80 cristal idro
Preço 2.475 €
IVA
incluído |
|
|

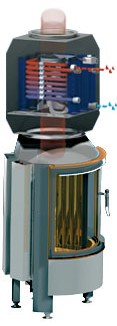

SISTEMAS SIMPLES PARA AUXILIO DE
SISTEMAS SOLARES, POSSIBILIDADE DE
ADAPTAR A QUALQUER RECUPERADOR DE CALOR
A AR |
|
SISTEMA ARTESANAL |
FABRICADO PELA SPARTHERM |
|
 |
 |
 |
|

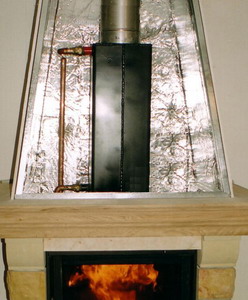

Deposito com permutador directo para AQS |
Deposito com permutador de serpentina
para AQS |
Serpentina de permutação para AQS |
VEJA AQUI TAMBÉM SALAMANDRAS PARA AQUECIMENTO DE
AGUA
VEJA AQUI TAMBÉM
CALDEIRAS A PELLETS (SALAMANDRAS) A AGUA
|
OPÇÕES DE INSTALAÇÃO DE UM SISTEMA A
ÁGUA
|

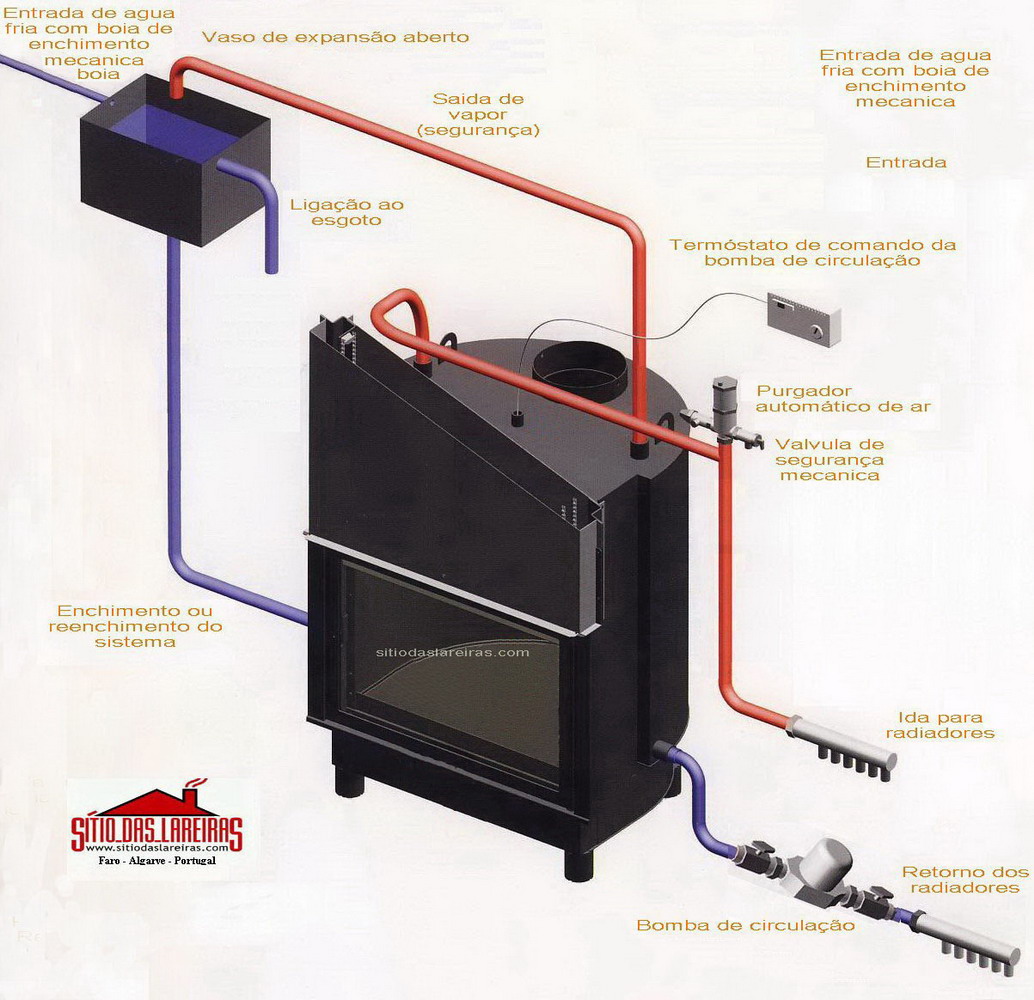

SISTEMA ABERTO PARA AQUECIMENTO CENTRAL
POR RADIADORES
|
SISTEMA FECHADO PARA AQUECIMENTO CENTRAL
POR RADIADORES
|
|
COM
VASO DE EXPANSÃO ABERTO |
COM VÁLVULA TÉRMICA DE SEGURANÇA
+ VÁLVULA DE ENCHIMENTO AUTOMÁTICO |
|
Sistema
pouco complexo, simples e seguro, deve
ser o preferido sempre que possível. A
sua colocação tem que ser localizada
acima do recuperador ou acima do
radiador mais alto.
No caso de possuir radiadores
em pisos superiores o deposito terá que
ficar acima dos mesmos.
|
Sistema
seguro complexo, mais dispendioso, que só deve
ser usado quando a instalação do vaso
aberto não seja fácil.
|
|
 |
ESQUEMA
BREVEMENTE ! |
|
-
- |
|
|
|
|

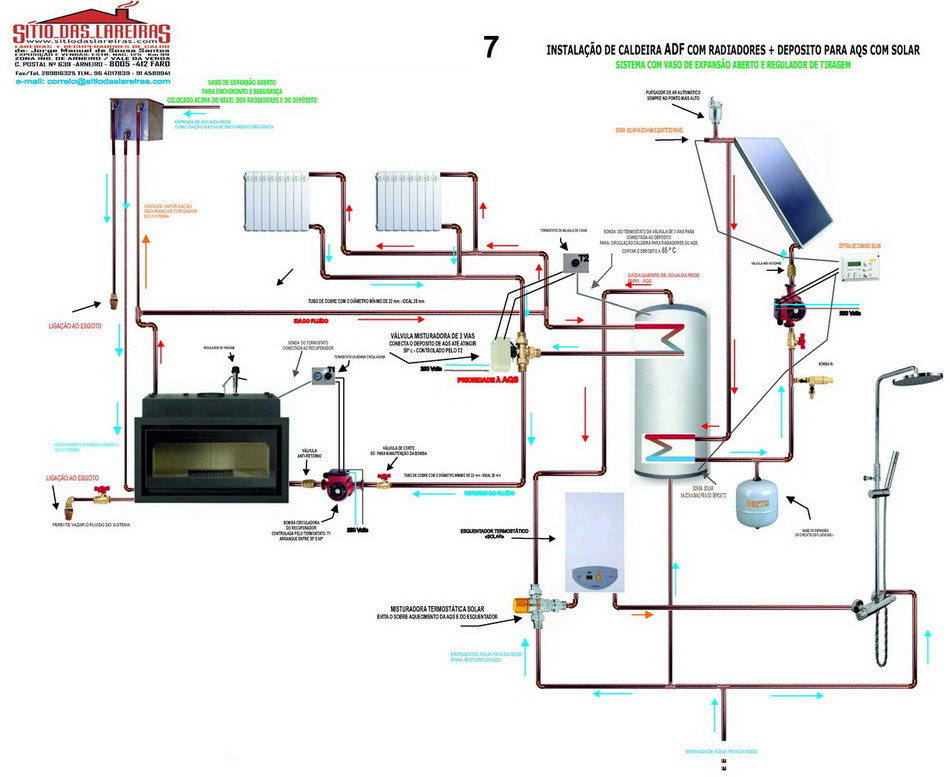

SISTEMA ABERTO PARA RADIADORES E AQS
|
|
SISTEMA FECHADO PARA RADIADORES E AQS
|
|
COM
VASO DE EXPANSÃO ABERTO |
|
COM VÁLVULA TÉRMICA DE SEGURANÇA
+ VÁLVULA DE ENCHIMENTO AUTOMÁTICO |
|
ESQUEMA
BREVEMENTE ! |
ESQUEMA
BREVEMENTE ! |
|
|
|
|
|
|
|
ACESSÓRIOS PARA A
INSTALAÇÃO
|
|
VÁLVULAS PARA SEGURANÇA E CONTROLO |
| |
|
|
|
-
-
Preço caleffi
93 € + iva
Preço indicativo |
 |
 |
|

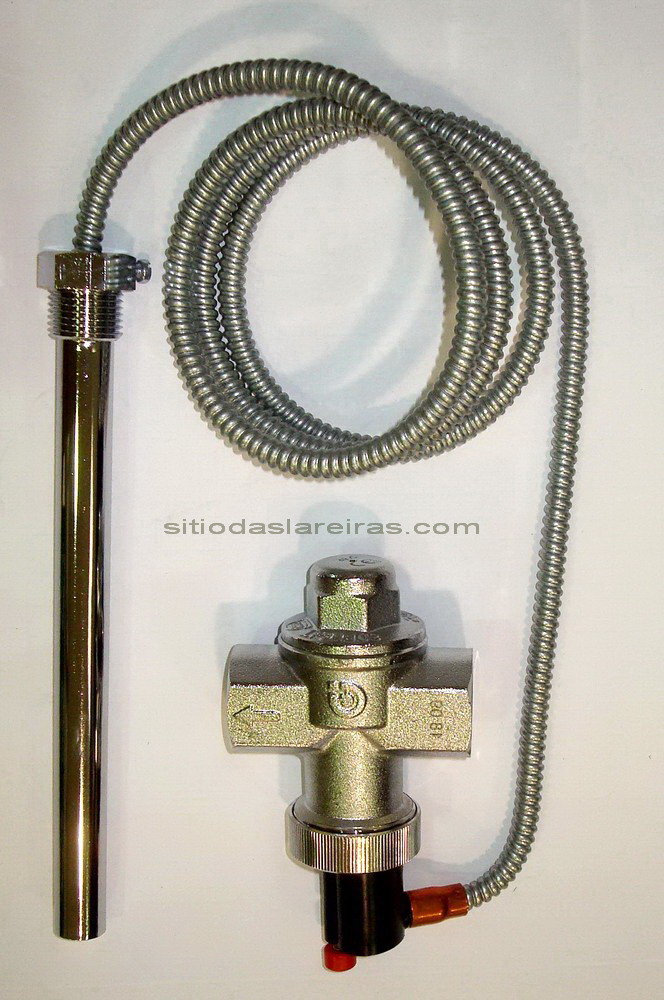

VÁLVULA TÉRMICA DE SEGURANÇA
COM SONDA DE IMERSÃO PARA DUPLA
SEGURANÇA
| |
-Pressão máx.
trabalho 10 bar
-Temperatura máx. 130ºC
-Temperatura de abertura 97ºC
-Homologada DIN 4751/2 |
|
|
C
= Circuito
primário (Circulação do fluído quente)
T
= Tomada
de fluído para descarga em
sobreaquecimento
E
= Saída do fluído sobreaquecido para esgoto
V
= Válvula de segurança térmica
S
= Tubo da
Sonda para medição da temperatura do
fluido. |
S
=
Localização da sonda para medição da
temperatura do fluido, na zona mais
quente do recuperador a agua. |
|
-
-
Preço 41 € + iva

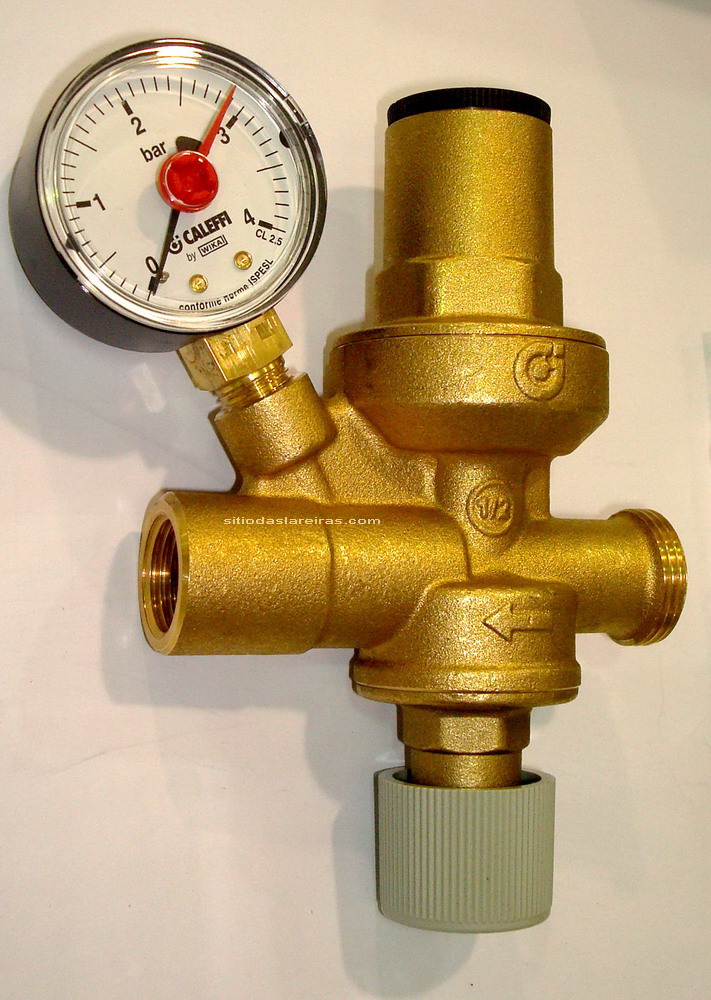

ALIMENTADOR AUTOMÁTICO |
Preço
37 €
(25 litros)
Preço indicativo |
 |
|
Aplicado em
instalações de circuito fechado.
O aparelho é
composto por um redutor de pressão com
estabilizador, válvula de retenção e válvula de
fecho manual
-Pressão máxima de entrada 10 bar
-Regulação da abertura 25-26 mbar
-Temperatura de. trabalho 105ºC (max
105ºC)
-Pressão de saída
regulável 0,3 a 4 bar |
VASO DE EXPANSÃO DE MEMBRANA
Serve para
absorver as dilatação dos fluído, quando
quentes, equilibrando assim a flutuação
das pressões no sistema
|
VÁLVULA DE SEGURANÇA MECÂNICA
|
|
E
= Saída para o esgoto em caso de
disparo da válvula.
S
=
Cabeça da válvula - deve
fazer-se actuar em cada 6 meses,
para evitar possíveis calcificações. |
|
|
|
Deposito
preço 79 € + iva
Torneira com bóia em cobre 37€ + iva
Preços
indicativos |
| |
VASO DE EXPANSÃO ABERTO EM
AÇO INOX
F
= Entrada de agua fria, serve
para fazer o enchimento do
circuito e repor agua evaporada
Ex
= Saída do fluído expandido ou
das evaporações em
sobreaquecimentos
T
= Tomada de agua para reposição.
(Se possível, para a actuação
ser mais rápida e mais
eficiente, esta alimentação do
recuperador, deve ser ligada
directamente ao retorno do
recuperador e não junto com a
saída das evaporações, como está
neste exemplo)
E
=
Saída para o esgoto, sempre que
há expansões do fluído, e o
nível do deposito sobe.
A
=
Entrada de agua automática,
controlada pela bóia de nível.
B
=
Bóia de nível em cobre.
|
|
| |
Sendo necessário misturar glicol
(anticongelante) no circuito primário, a
mistura é feita neste deposito durante o
enchimento do circuito.
|
|
|
| |
|
|
 |
 |
 |
Colocação dos mecanismos
na parede posterior
Será o ideal, mas apenas possível em casas de
maquinas, roupeiros etc.
|
117 € + iva
Preço
indicativo |
Colocação dos mecanismos por tráz da caldeira
Ligação à caldeira (Salamandra) em tubo inox
flexível, para permitir a sua movimentação se
necessário.
|
|
Preço 43 € + iva |
Preço 17 € + iva (3/4") |
 |
|
REGULADOR DE TIRAGEM |
VÁLVULA DE ESFERA COM RETENÇÃO
INCORPORADA
Indicada para instalações de aquecimento |
| |
Regula a abertura/fecho da
conduta de alimentação de ar em
função da temperatura do fluído
|
|
| |
APENAS POSSÍVEL EM ALGUMAS
CALDEIRAS |
|
|
| |
A
aplicação de uma válvula de
retenção impede a circulação
convectiva "natural" que se dá,
quando a bomba circuladora está
parada, o que provoca nos ambientes
um aumento de temperatura não
solicitado, com consequentes
aumentos de despesas e de
desconforto.
A válvula de esfera sendo
colocada alojada junto à bomba
circuladora alem de ser um
dispositivo anti-circulação, tem
também funções de corte. No caso
de desmontagem da bomba ou
esvaziamento da caldeira
evita-se a descarga de toda a
água da instalação. |
|
|
|
Preço 19 € + iva |
|
Preço 15 € + iva |
|
PURGADOR AUTOMÁTICO SOLAR |
|
VÁLVULA DE SEGURANÇA MECANICA |
|
Purgador de ar automático para
instalações de energia solar
Flutuador em resina para alta
temperatura.
-Pressão máxima. 10 bar
-Temperatura máx. trabalho 160ºC
|
|
Válvula de segurança de membrana
elastómera para instalações de energia
solar e caldeiras a lenha
-Pressão
máxima. 10 bar
-Temperatura máx. trabalho 160ºC
-Conforme Directiva PED 97/23/CE |
|
Preço 35 € + iva |
|
Preço 85 € + iva
|
|
VÁLVULA REDUTORA DE PRESSÃO C/ MANÓMETRO |
|
VÁLVULA MISTURADORA TERMOSTÁTICA "SOLAR" |
|
Usada em casos de pressão excessiva
na
rede, ou para protecção dos dispositivos
do sistema. |
|
Deve ser usada na
saída de agua quente sanitária AQS, em caldeiras
ou sistemas solares.
O Objectivo com a
instalação deste componente é evitar a passagem
de agua a temperaturas superiores às de consumo,
(Limitação ideal, aprox. 45º C) evitando deste
modo o perigo de queimaduras e aumentando
simultaneamente o rendimento do sistema.
Em caldeiras a
lenha a temperatura da água normalmente é
estabilizada a 70 º C, usando os dispositivos de
controlo correctos.
Nos sistemas solares as temperaturas podem ser
muito superiores, em especial no verão.
Se a água quente em excesso não for consumida, a
temperatura pode chegar a mais de 100º C
podendo provocar queimaduras graves no
utilizador.
-Pressão máxima. 10 bar
-Pressão de trabalho 0,2 - 5 bar
-Regulação da temperatura 30ºC a 65ºC
-Temperatura máx. trabalho 110ºC
|
|
Preço 125 € + iva (3/4")
|
|
VÁLVULA DE ZONA MOTORIZADA BY-PASS |
|
Válvula desviadora de caudal, usada quando
pretendemos desviar o sentido do fluído. Por
exemplo quando um deposito atinge a temperatura
pré-seleccionada e pretendemos mudar de zona,
quando se usa depósitos de inércia
suplementares.
TAMBÉM CONHECIDA POR VÁLVULA DE 3 VIAS |
|
 |
|

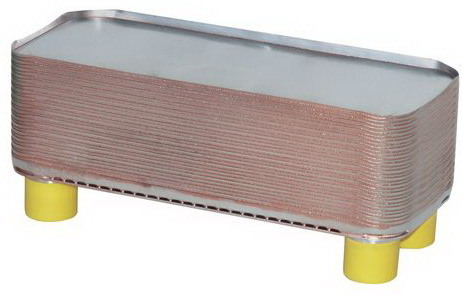

PERMUTADOR DE PLACAS |
|
Peça a usar quando não se pretende que o fluido
do circuito da caldeira (recuperador a agua)
passe pelo acumulador (ou a deposito de inércia)
Ou seja quando o deposito de acumulação não
possui serpentina para circulação do fluido da
caldeira em separado
|
|
Preços
válidos a partir de SETEMBRO de 2009 - Podem ser
alterados sem aviso prévio
| |
Estes
preços
são validos apenas para compras pagas no acto de entrega e
efectuadas nas nossas instalações.
O transporte normalmente está incluído depois da aquisição e pagamento do
equipamento.
A montagem, sendo simples, em alguns casos é incluída.
Estão sempre incluídos os manuais
necessários para a sua instalação e a garantia de correcto funcionamento
sempre que forem cumpridas as nossas instruções.
Caso a montagem seja efectuada pelo cliente, na nossa zona está incluído o
acompanhamento e a supervisão da mesma, fora o do nosso raio
de acção a ajuda será por telefone ou e-mail. |
|
|
IVA À TAXA DE 12 % EM
SISTEMAS DE ENERGIA RENOVÁVEL, OU 20 % EM PEÇAS NÃO PERTENCENTES AO
SISTEMA |
|
Página actualizada em
05-05-2010 |
|
|
